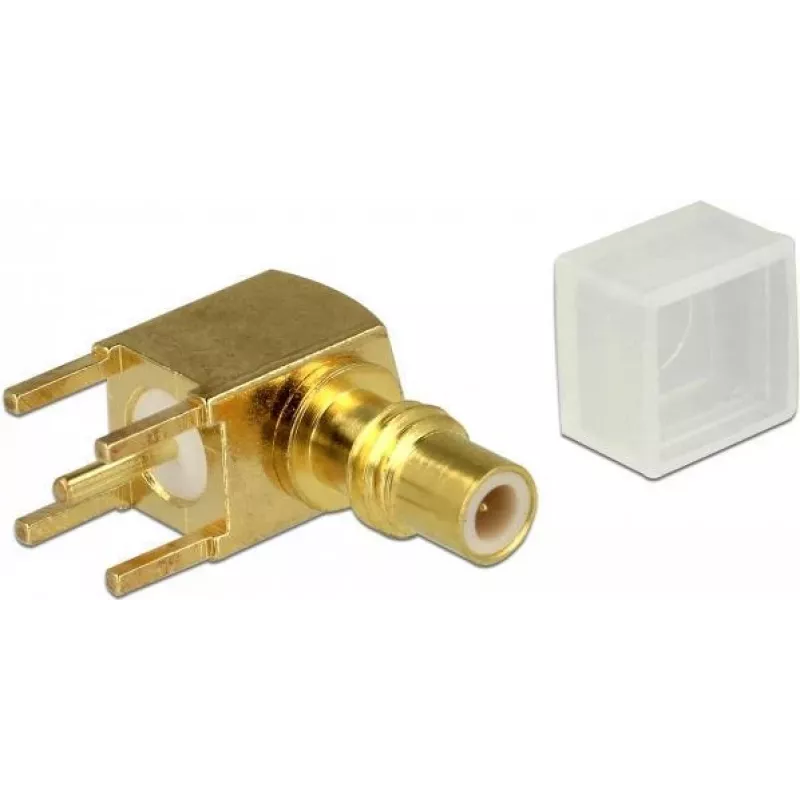

Koaksiaalkonnektor SMC DeLOCK 65851

DeLOCK 65851 on kompaktne SMC koaksiaalkonnektor, mis on mõeldud 50 Ω raadiosageduslikeks rakendusteks. Sellel on emane pistmikühendus ja väikesed mõõtmed (6,5 mm × 15,1 mm × 12,7 mm), mistõttu sobib see integreerimiseks erinevatesse elektroonikaseadmetesse, kus on olulised usaldusväärsed RF-ühendused ja piiratud ruum.

Eelised

Konnektor pakub standardset SMC-liidest järjepidevaks RF-signaali edastuseks 50 Ω takistusega. Selle kompaktsed mõõtmed toetavad ruumisäästlikke paigaldusi, samal ajal kui emase kontakti konstruktsioon tagab kindla ühenduse sobivate SMC isaspistikutega. Komponent on toodetud tagamaks stabiilset jõudlust ja mehaanilist vastupidavust raadiosagedustehnoloogias.

Sobib

• 50 Ω RF-ühendused elektroonikaseadmetes
• Integreerimine kompaktsetesse sideseadmetesse ja mõõteriistadesse
• SMC emasportide asendamine või parandamine

Peamised spetsifikatsioonid

• Konnektori tüüp: SMC, emane
• Takistus: 50 Ω
• Mõõtmed (L × S × K): 6,5 mm × 15,1 mm × 12,7 mm
• Tootja: DELOCK
• Tootja osanumber (MPN): 65851
• EAN: 4043619658510

Kasutusjuhend

Joondage DeLOCK 65851 emane SMC-konnektor sobiva isase SMC-pistikuga ja sisestage, kuni saavutatakse kindel ühendus. Veenduge, et ühenduspinnad on enne ühendamist puhtad ja prahist vabad. Kui konnektor kinnitatakse trükkplaadile või šassiile, kasutage sobivat pöördemomenti ja kinnitusviise, et vältida mehaanilist pinget.

Soovitused

Kasutage seda SMC emaskonnektorit 50 Ω RF-signaaliradadel ja paigaldistes, kus on vaja kompaktset suurust ja usaldusväärset ühendust. Kontrollige ühilduvust paarituva SMC isaskonnektoriga ja järgige standardseid RF-käsitsemise ettevaatusabinõusid, nagu koaksiaalkaablite liigse painutamise vältimine ja kontaktide kaitsmine saastumise eest.
