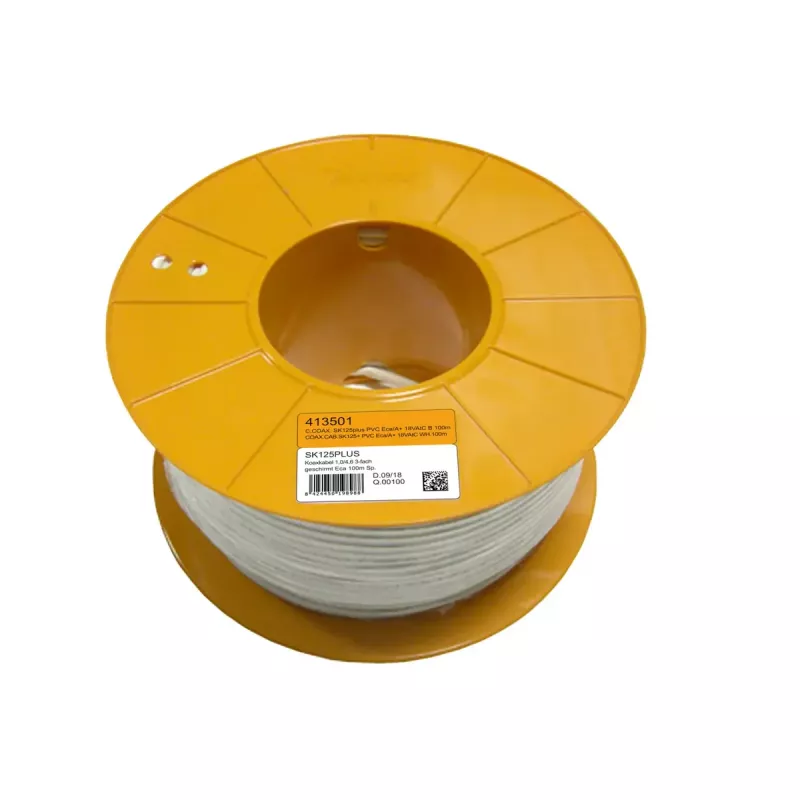

Koaksiaalkaabel Televes SK125plus 100 m valge

Koaksiaalkaabel Televes SK125plus 100 m valge on 75 Ω koaksiaalkaabel, mis on loodud usaldusväärseks signaaliedastuseks pikkadel vahemaadel. Kaablil on mõlemad juhid valmistatud vasest (Cu/Cu), PVC-kest ja kolmekordse varjestusega (Trishield) struktuur, millel on täiendav fooliumikiht ja punutise katvus 55%, mis suurendab immuunsust elektromagnetiliste häirete suhtes ja vähendab signaalikadu. See sobib sise- ja välispaigaldisteks ning vastab EN 50117 A+ klassi konstruktsiooninõuetele.

Eelised

SK125plus kaabel ühendab endas vaskjuhid, PVC-kesta ja kolm varjestuskihti, et tagada madal ülekandetakistus madalatel sagedustel ja kõrge varjestussummastus laias raadiosagedusalas. Selle konstruktsioon pakub täiustatud kaitset elektromagnetilise müra eest ja tagab ühtlase signaalikvaliteedi heli-, video- ja ringhäälingurakendustes.

Sobib

• TV- ja FM-jaotusvõrgud
• Satelliit- ja maapealse antenni kaabeldus
• CCTV-videoedastus
• Sise- ja välispaigaldised, mis nõuavad kõrget varjestust

Peamised tehnilised andmed

• Pikkus: 100 m
• Impedance: 75 Ω
• Juhid: Vask/Vask (Cu/Cu)
• Varjestus: Kolmekordne varjestus (foolium + foolium + punutis), punutise katvus 55%
• Standardiklass: EN 50117 A+ klass
• Ülekandetakistus (TI) 5–30 MHz: < 2.5 mΩ/m
• Varjestussummastus (SA) 5–1000 MHz: > 95 dB
• Varjestussummastus (SA) 1000–2000 MHz: > 85 dB
• Varjestussummastus (SA) 2000–3000 MHz: > 75 dB
• Kest: PVC

Kasutamine

Paigaldage koaksiaalkaabel seadmete või jaotuspunktide vahele, vältides järske painutusi ja järske murdekohti. Eemaldage ettevaatlikult välimine kest ja varjestus, et paljastada dielektrik ja keskjuht, seejärel lõpetage sobivate 75 Ω konnektorite või suland-/pressliitmikega, järgides tootja juhiseid. Võimaluse korral hoidke eraldust kõrgepingeliinidest ja kinnitage kaabel sobivate klambrite või sidemetega, et vältida mehaanilist pinget.

Soovitused

Piirkondades, kus esineb tugevaid elektromagnetilisi häireid, kasutage signaali terviklikkuse säilitamiseks SK125plus kolmekordse varjestusega kaablit. Tagage nõuetekohane konnektori lõpetamine ja varjestuse maandamine, et maksimeerida kaabli varjestusvõimet.
