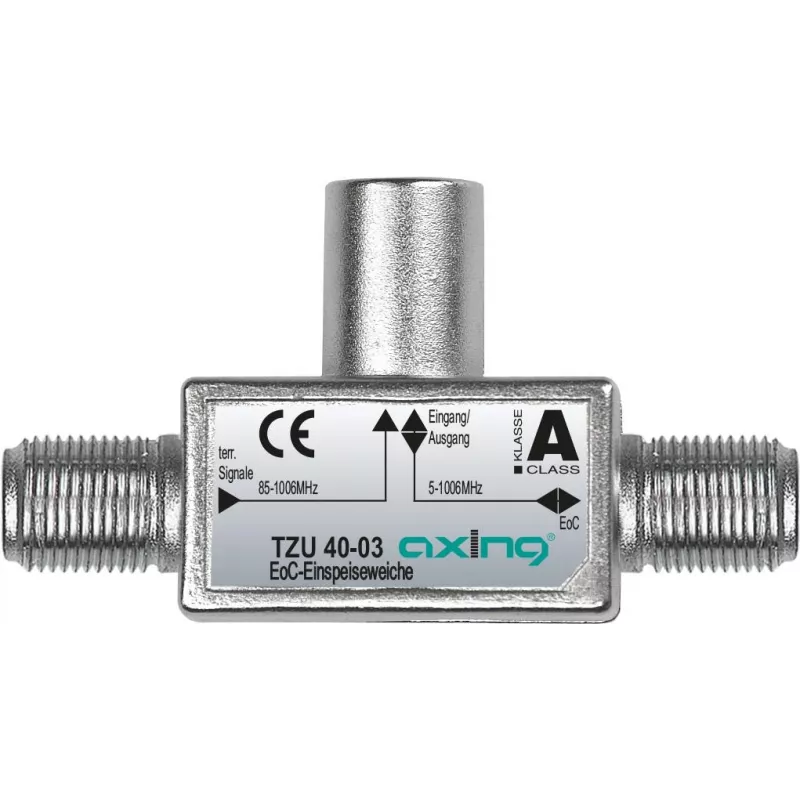

Kaablijaotur Axing TZU 40-03

Axing TZU 40-03 on metallist kaablijaotur RF- ja RF-moduleeritud IP-signaalide jaotamiseks sagedusvahemikus 2–2200 MHz. See sisaldab F- ja EOC-pistikuid, kõrgpääsfiltrit ja fikseeritud harukadu 4 dB. Kompaktne metallkorpus (55 × 34 × 18 mm) sobib paigaldamiseks elamu- ja ärikoaksiaalvõrkudesse, kus on vaja usaldusväärset signaali jagamist ja IP-üle-koaksiaali sisestamist.

Eelised

TZU 40-03 pakub tugevat metallkonstruktsiooni hea varjestuse ja vastupidavuse tagamiseks, laia sagedusvahemikku (2–2200 MHz), mis toetab tänapäevaseid TV- ja lairibasignaale, ning määratud harukadu 4 dB prognoositavate signaalitasemete saavutamiseks. Integreeritud kõrgpääsfilter vähendab soovimatuid madalsageduslikke häireid ning F/EOC-pistikute ühilduvus võimaldab kasutamist tavaliste koaksiaal- ja EoC-seadmetega.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Paigaldage Axing TZU 40-03 olemasoleva koaksiaalkaabli vahele, ühendades sisendi toiteallikaga ja väljundid järgnevate koaksiaalharudega, kasutades F- ja EOC-pistikuid. Veenduge, et pistikud on kindlalt kinni keeratud, ja järgige õigeid maandustavasid. Seadme kõrgpääsfilter ja 4 dB harukadu on fikseeritud; kasutaja seadistusi pole vaja. Asetage jaotur kuiva, ventileeritavasse kohta ja vältige pistikukaablite mehaanilist pinget.

Soovitused

Jaoturit tuleks kasutada ettenähtud sagedusvahemikus 2–2200 MHz ja ühilduvate F/EOC-seadmetega. RF-moduleeritud IP-signaalide integreerimisel kontrollige, et ühendatud seadmed toetaksid Ethernet-üle-koaksiaali standardeid, ning mõõtke pärast paigaldamist signaalitasemeid, et kinnitada vastuvõetav kvaliteet. Pikkade kaablilõikude või mitme jaotuse korral arvestage kumulatiivset sumbumist ja vajadusel kasutage võimendust või kohandage võrgupaigutust.
