Kaablijagaja TechniSat 0022/3220

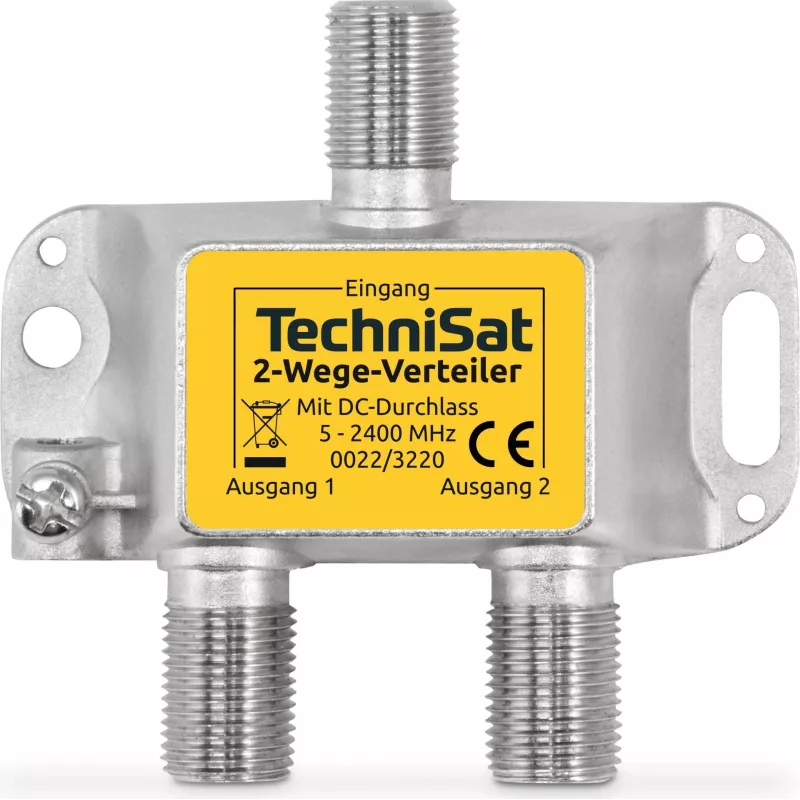

TechniSat 0022/3220 kaablijagaja/ühendaja on kompaktne seade kaabeltelevisiooni ja raadiosagedussignaalide jaotamiseks minimaalse halvenemisega. See toetab laia sagedusvahemikku 5 kuni 2400 MHz ja vastab tavalisele 75 Ω impedantsile, mida kasutatakse enamikes kodu- ja professionaalsetes koaksiaalpaigaldistes. Väike hõbedane korpus ja kerge disain muudavad selle sobivaks kitsastesse kohtadesse ja lihtsaks integreerimiseks olemasolevatesse antenni- või kaabelvõrkudesse.

Eelised

Seade tagab stabiilse signaalitöötluse laias sagedusribas, võimaldades nii teleri- kui ka satelliidis signaalide edastamist ilma märkimisväärse sumbumiseta. Selle 75 Ω impedantsi ühilduvus vähendab sobituskaod tavalistes koaksiaalsüsteemides. Kompaktsed mõõtmed (55 mm x 54 mm x 17 mm) ja väike kaal hõlbustavad diskreetset paigaldamist ning vähendavad pinget juhtmetele ja pistikutele. Metallkorpus pakub mehaanilist kaitset ja aitab põhivarjestust väliste häirete vastu.

Sobib

• Ühe koaksiaalsöödu jaotamiseks kahele seadmele, nagu telerid, digiboksid või modemid
• Kahe raadiosagedussignaali allika ühendamiseks, kui on vaja passiivset ühendajat
• Kasutamiseks kodumeelelahutussüsteemides, väikestes äripaigaldistes ja antennijaotuspunktides
• Olukordades, kus on vaja kompaktset jaotajat piiratud ruumi jaoks kappide taga või seadmekappides

Peamised tehnilised andmed

• Impedants: 75 Ω
• Sagedusvahemik: 5–2400 MHz
• Mõõtmed: 55 mm × 54 mm × 17 mm
• Kaal: 0,041 kg
• Värv: Hõbedane
• Passiivne jaotaja/ühendaja disain

Kasutamine

Ühendage sissetulev koaksiaalkaabel sisendporti ja kinnitage väljuvad kaablid väljundportidesse, veendudes, et kõik pistikud on pingutatud, et vältida signaalikadu. Seade on passiivne ega vaja toidet. Signaalide ühendamiseks ühendage iga allikas vastavatesse portidesse ja jälgige signaali kvaliteeti, et kinnitada vastuvõetavat taset. Asetage jaotaja kuiva, ventileeritavasse kohta ja vältige koaksiaalkaablite järsku painutamist pistiku juures, et säilitada signaali terviklikkus.

Soovitused

Parimate tulemuste saavutamiseks kasutage kvaliteetseid koaksiaalkaableid ja pistikuid, millel on vastav 75 Ω impedants. Kui signaalide jagamine mitme lõpp-punkti vahel vähendab oluliselt signaalitaset, kaaluge signaalivõimendi lisamist või toitega jaotusvõimendi kasutamist. Vältige välistingimustes kasutamist, välja arvatud juhul, kui jaotaja on paigutatud ilmastikukindlasse ümbrisesse.
