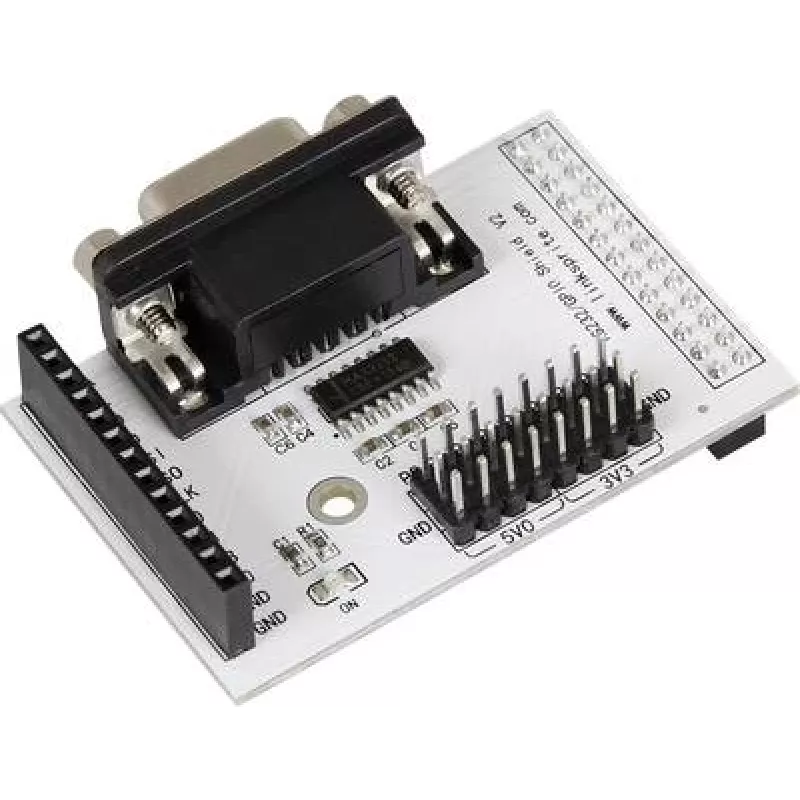

Joy-IT RS232 Breakout Board Raspberry Pi B+, 2B, 3B, 3B+, 4B jaoks

Joy-IT RS232 Breakout Board on kvaliteetne laiendusplaat, mis on loodud RS232 jadasiini lisamiseks teie Raspberry Pi-le. Ühilduv mudelitega Raspberry Pi B+, 2B, 3B, 3B+ ja 4B, kasutab see plaat MAX3232 transiiveri kiibistikku usaldusväärseks 3,3 V loogikataseme teisenduseks. Sellel on DB9 isane pistik, pardal olevad toite- ja andme-LED-id ning see sisaldab paigalduskomplekti lihtsaks paigaldamiseks.

Eelised

See breakout board pakub lihtsat ja kulutõhusat lahendust pärand-RS232-seadmete integreerimiseks kaasaegsete Raspberry Pi süsteemidega. Pardal olevad LED-id annavad reaalajas olekuteavet ning kaasasolevad vahetükid ja kruvid tagavad kindla kinnituse. Toetades boodikiirust kuni 250 kbps, sobib see paljudeks jadasiini rakendusteks.

Sobib kasutamiseks

• RS232 jadaportide lisamiseks Raspberry Pi projektidesse
• Tööstusseadmete, modemite või GPS-vastuvõtjate ühendamiseks
• Manussüsteemides, mis vajavad usaldusväärset jadasiini
• Haridus- ja prototüüpimiskeskkondades

Peamised tehnilised andmed

• Ühilduvad Raspberry Pi mudelid: B+, 2B, 3B, 3B+, 4B
• Jadaliidese standard: RS232
• Jadapistiku tüüp: DB9 isane
• Loogikataseme ühilduvus: 3,3 V (Raspberry Pi GPIO)
• Transiiveri kiibistik: MAX3232
• Maksimaalne boodikiirus: 250 kbps
• Toitepinge: 3,3 V / 5 V (Raspberry Pi GPIO-st)
• GPIO viikude kasutus: TXD, RXD, GND, VCC
• Pardal olevad indikaatorid: toite-LED, saatmise (TX) LED, vastuvõtu (RX) LED
• Kinnitustüüp: 4x M2,5 kinnitusava
• Kaasasolevad komponendid: RS232 Breakout Board, 4x M2,5 vahetükki, 4x M2,5 kruvi, 4x M2,5 mutrit

Soovitused

Optimaalse jõudluse tagamiseks kasutage varjestatud RS232-kaableid ja veenduge korralikus maanduses. See plaat sobib ideaalselt projektidele, mis nõuavad usaldusväärset jadasiini pärandseadmetega.
