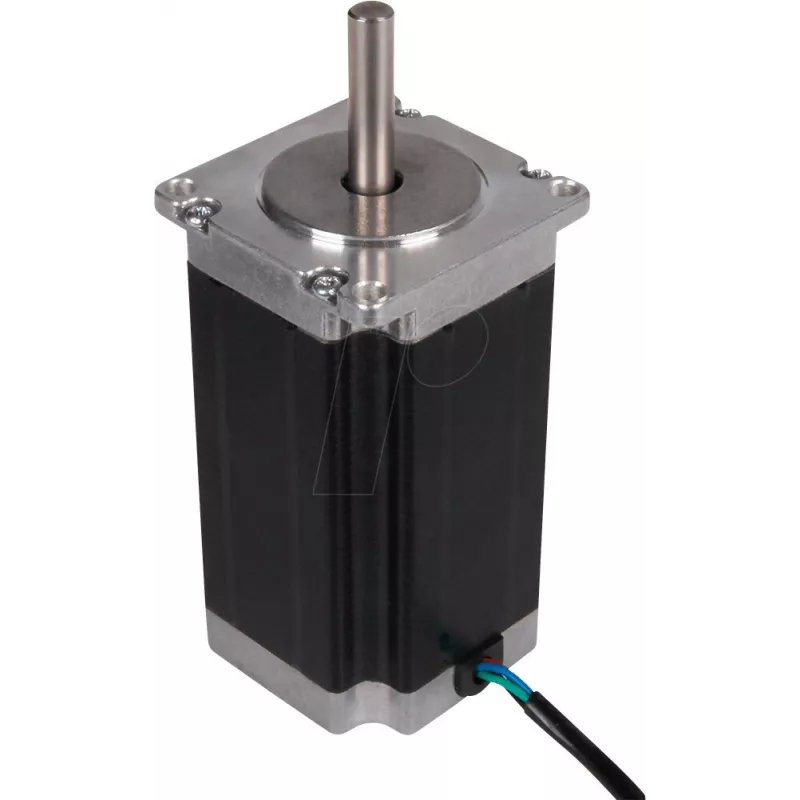

JOY-IT NEMA23-03 samm-mootor NEMA 23, 1,8°, 3 A, 8,4 V

Täpne liikumisjuhtimine nõuab mootorit, mis tagab järjepideva pöördemomendi ja usaldusväärse sammuliikumise. JOY-IT NEMA23-03 on bipolaarne samm-mootor NEMA 23 raami suurusega, konstrueeritud CNC-pinkidele, 3D-printeritele ja automaatikasüsteemidele, kus täpsus on kriitiline. 1,8° sammunurgaga ja 2,2 Nm hoidva pöördemomendiga pakub see jõudu ja peenust nõudlikeks rakendusteks.

Kellele see mõeldud on

See mootor sobib ideaalselt tegijatele, inseneridele ja tehnikutele, kes ehitavad või täiustavad CNC-freespinke, lasergraveerijaid, pick-and-place masinaid või mis tahes projekti, mis nõuab vastupidavat ja täpset pöörlevat liikumist. Selle standardne NEMA 23 kinnitusmuster tagab ühilduvuse paljude kronsteinide ja siduritega.

Peamised omadused

• NEMA 23 raami suurus (57 mm) hõlpsaks integreerimiseks
• Kõrge hoidva pöördemoment 2,2 Nm (310 oz-in) raskete koormuste jaoks
• 1,8° sammunurk (200 sammu/pööre) sujuvaks ja täpseks positsioneerimiseks
• Bipolaarne 4-juhtmeline ühendus kaasaegsete samm-mootori draiveritega kasutamiseks
• Nimivool 3 A faasi kohta, pinge 8,4 V
• Vastupidav konstruktsioon B-klassi isolatsiooniga

Tehnilised andmed

• Raami suurus: NEMA 23
• Sammunurk: 1,8°
• Nimivool: 3 A faasi kohta
• Nimipinge: 8,4 V
• Faasi takistus: 2,8 Ω
• Faasi induktiivsus: 4,5 mH
• Hoiduv pöördemoment: 2,2 Nm (310 oz-in)
• Faaside arv: 2
• Juhtmete arv: 4 (bipolaarne)
• Võlli läbimõõt: 6,35 mm (1/4 tolli)
• Mootori pikkus: 76 mm
• Rootori inertsmoment: 600 g·cm²
• Isolatsiooniklass: B-klass
• Ümbritseva keskkonna töötemperatuur: -20°C kuni +50°C
• Dielektriline tugevus: 500 VAC 1 minuti jooksul
• Radiaalne lõtk: max 0,02 mm
• Aksiaalne lõtk: max 0,08 mm
• Ühenduse tüüp: paljad juhtmeotsad

Nõuanded

Ühendage see mootor sobiva mikrosammudraiveriga (näiteks DRV8825 või TB6600) ja seadke voolupiirang 3 A või vähem, et vältida ülekuumenemist. Kasutage optimaalse kiiruse saavutamiseks 24–48 V toiteallikat. Pideva koormuse korral tagage piisav jahutus või aktiivne jahutus.
