I/O portide paneel Silverstone FPS01

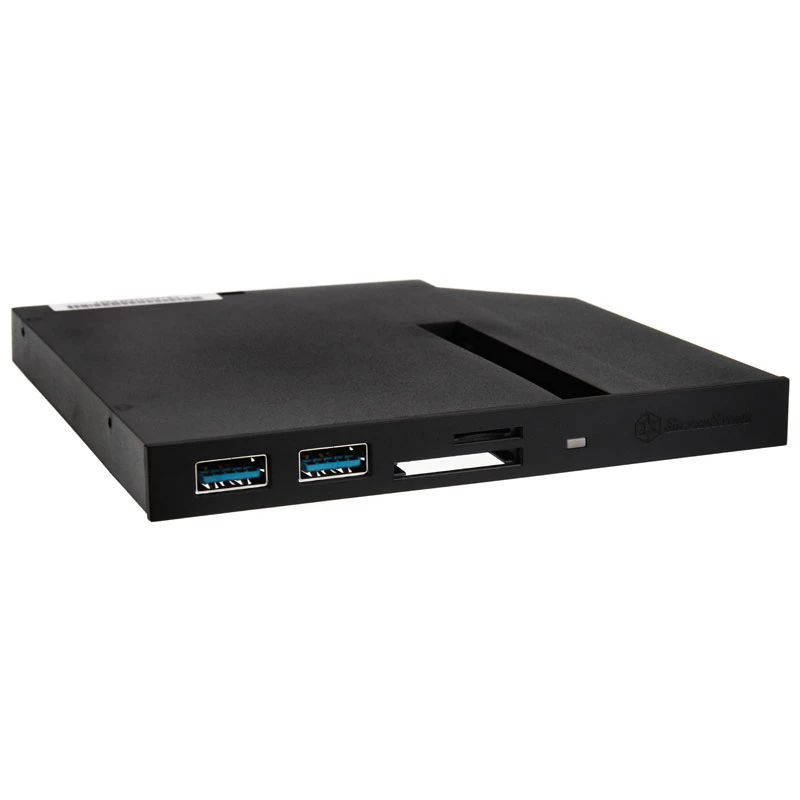

Silverstone FPS01 I/O portide paneel on kompaktne esipaneeli moodul, mis on mõeldud 12,7 mm sahtliga õhukesesse optilisse pesasse paigaldamiseks ja lauaarvuti korpuse ühenduvuse laiendamiseks. Vastupidavast musta viimistlusega plastist korpusega ning vaheldumisi valge esipaneeli sisetükiga varustatud seade ühendab mitu liidest, sealhulgas täiendavad USB-pordid, mitme formaadi SD-kaardilugeja (MicroSD, SD, SDHC, SDXC) ja M.2 SATA (B-võti) pesa ühe 2,5-tollise M.2 SATA SSD jaoks. Selle madalad mõõtmed (128 mm × 129 mm × 13 mm) muudavad selle sobivaks väikese vormiteguri ja standardsete lauaarvuti korpuste jaoks, mis toetavad õhukese optilise pesa asendusi.

Eelised

FPS01 pakub ruumisäästlikku viisi lisada välist juurdepääsu salvestusruumile ja portidele ilma sisemiste korpuse muudatusteta. Musta ja valge esipaneeli kaasamine võimaldab lihtsat esteetilist sobitamist erinevate korpuse stiilidega. Mitme formaadi kaardilugeja toetab tavaliselt kasutatavaid mälukaarte, samas kui integreeritud M.2 SATA (B-võti) pesa lubab paigaldada M.2 SATA tüüpi SSD täiendava sisemise salvestusruumi jaoks. Plastikust korpus hoiab kaalu madalana, säilitades piisava vastupidavuse regulaarseks esipaneeli kasutamiseks.

Sobib

• Kasutajatele, kes vajavad täiendavaid esipaneeli USB-porte
• Fotograafidele ja sisuloojatele, kes edastavad andmeid MicroSD/SD-kaartidelt
• Salvestusruumi uuendamiseks, paigaldades M.2 SATA (B-võti) SSD õhukesesse optilisse pessa
• Väikese vormiteguri arvutiehitustele, mis nõuavad madalaprofiililist esipaneeli laiendust

Peamised tehnilised andmed

• Ühilduv pesa tüüp: 12,7 mm sahtliga õhuke optiline pesa
• Esipaneeli mõõtmed: 128 mm (L) × 129 mm (S) × 13 mm (K)
• Materjal: vastupidav plastikust korpus
• Kaardilugeja tugi: MicroSD, SD, SDHC, SDXC

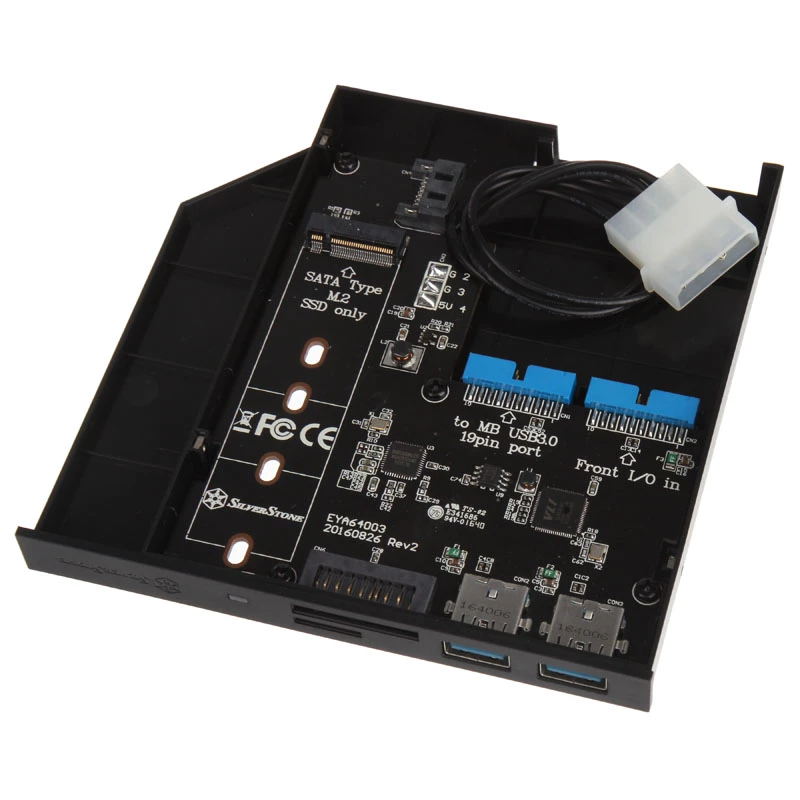

• M.2 pesa: M.2 SATA, B-võti (2,5-tollise M.2 SATA-tüüpi SSD jaoks)
• Värvivalikud: must paneel koos kaasasoleva valge sisetükiga
• Liidesed: täiendavad esipaneeli USB-pordid (tüüp sõltub korpuse juhtmestikust)

Kasutusjuhend

Paigaldage FPS01 12,7 mm sahtliga õhukesesse optilisse pessa, eemaldades olemasoleva optilise draivi sahtli ja libistades paneeli pessa, kuni see kinnitub. Ühendage sisemised kaablid emaplaadi või korpuse päistega vastavalt USB, kaardilugeja ja M.2 SATA ühenduvuse vajadustele; SSD paigaldamisel veenduge M.2 B-võtme mooduli õiges orientatsioonis. Pärast seadme kinnitamist ja sisemiste ühenduste tegemist lülitage süsteem sisse ja kontrollige seadme tuvastamist operatsioonisüsteemis. Kasutage esipaneeli USB-porte ja kaardilugejat standardsete väliste liidestena; M.2 SATA pesa toimib sisemise salvestusseadmena, kui sobiv M.2 SATA moodul on paigaldatud.

Soovitused

Enne M.2 SATA mooduli paigaldamist veenduge, et teie emaplaat toetab vajalikke sisemisi ühendusi ja et SSD vormitegur sobib pesa ja saadaolevate kinnituspunktidega. Käsitsege mälukaarte ja M.2 mooduleid nende servadest, et vältida elektrostaatilist tühjenemist, ja veenduge, et esipaneeli kaablid on paigaldatud pingevabalt usaldusväärseks pikaajaliseks tööks.
