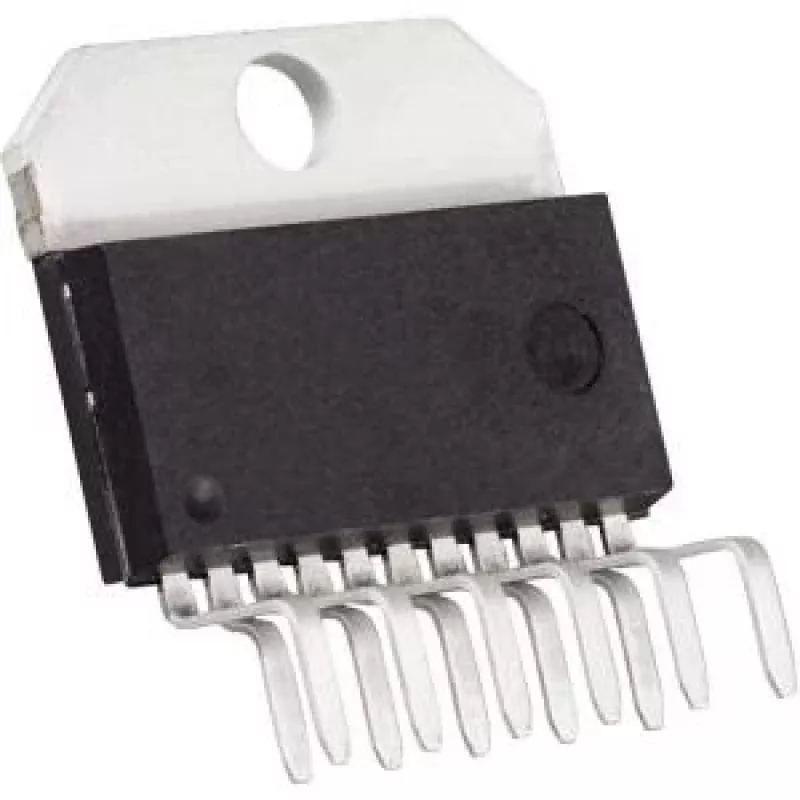

Helivõimendi Texas Instruments OPA541AP, 125 W, ühe kanaliga, 20,3 × 4,62 × 17,6 mm

Texas Instruments OPA541AP on ühe kanaliga võimsusoperatsioonivõimendi, mis on ette nähtud suure võimsusega helirakendustele maksimaalse väljundvõimsusega 125 W. Seade tarnitakse kompaktses võimsusplastkorpuses nimimõõtmetega 20,3 × 4,62 × 17,6 mm ja see on mõeldud kõlarite ning pidevat suurt voolu nõudvate koormuste juhtimiseks. Võimendi toetab toitepinget kuni ±40 V ja suudab anda pidevat väljundvoolu kuni 5 A. Sisemine kaitse ja kasutaja poolt programmeeritav voolupiirangu funktsioon võimaldavad usaldusväärset tööd nõudlikes heli- ja tööstuskeskkondades.

Eelised

OPA541AP integreerib ühe voolupiirangu takisti topoloogia, mis seab nii positiivsed kui ka negatiivsed voolupiirangud, lihtsustades disaini ja välistades vajaduse eraldi piirangutakistite järele hübriidvõimendi asendustes. Seade ühendab bipolaarse ja FET-protsessitehnoloogia, et tagada tugev väljundastme jõudlus ja stabiilne töö suurte koormuste korral. Võimsusplastkorpuses on vasest viiguraam soojusülekande parandamiseks ja paremaks soojusjuhtimiseks, samas kui alternatiivne tööstusstandardne TO-3 hermeetiline korpuse variant pakub vajadusel isoleeritud kinnitust jahutusradiaatorile.

Sobib

• Professionaalsete helivõimsusastmete ja ühe kanaliga võimendite jaoks
• Kõlaridraiverite ja aktiivsete monitorimoodulite jaoks
• Toite konditsioneerimise astmeteks heliseadmetes ja mõõteriistades
• Hübriidvõimsusvõimendite asendamiseks, mis nõuavad ühte voolupiirangu seadistust

Peamised tehnilised andmed

• Väljundvõimsus: 125 W (ühe kanaliga rakendused)
• Toitepinge vahemik: kuni ±40 V
• Pidev väljundvool: kuni 5 A
• Korpuse mõõtmed: 20,3 × 4,62 × 17,6 mm (võimsusplastkorpus)
• Sisemine kasutaja programmeeritav voolupiirang ühe välise takisti kaudu
• Protsessitehnoloogia: patenteeritud bipolaarne ja FET-valmistamine
• Soojusomadused: vasest viiguraam paremaks soojusülekandeks; TO-3 variant võimaldab isoleeritud jahutusradiaatori kinnitust

Kuidas kasutada

Paigaldage OPA541AP, järgides standardseid võimendi PCB paigutusjuhiseid, et tagada piisav soojuseraldus ja minimeerida parasiitinduktiivsust ja -takistust väljundteedes. Seadistage toitepinge kuni ±40 V vastavalt rakenduse nõuetele, järgides absoluutseid maksimumväärtusi. Seadke soovitud voolupiirang, valides ühe välise takisti, mis on ühendatud voolupiirangu viiguga ja mis programmeerib samaaegselt nii positiivse kui ka negatiivse voolupiirangu. Paigaldage sobivad lahtisidestuskondensaatorid toiteviikude lähedusse ja järgige andmelehe soovitusi sisendi kompenseerimiseks ja stabiilsuseks reaktiivsete kõlarikoormuste korral.

Soovitused

Kasutage jahutusradiaatorit või tagage PCB-l piisav vase pind soojuseralduseks, kui töötate seadme voolu- ja võimsuspiiride lähedal. Kontrollige programmeeritud voolupiirangu takisti väärtust prototüübil eeldatavates koormustingimustes, et vältida valesid rakendumisi või ebapiisavat kaitset. Paigaldiste puhul, mis nõuavad otsest jahutusradiaatori kinnitust, kaaluge TO-3 hermeetilise korpuse varianti, et vältida täiendavat isoleerivat riistvara.
