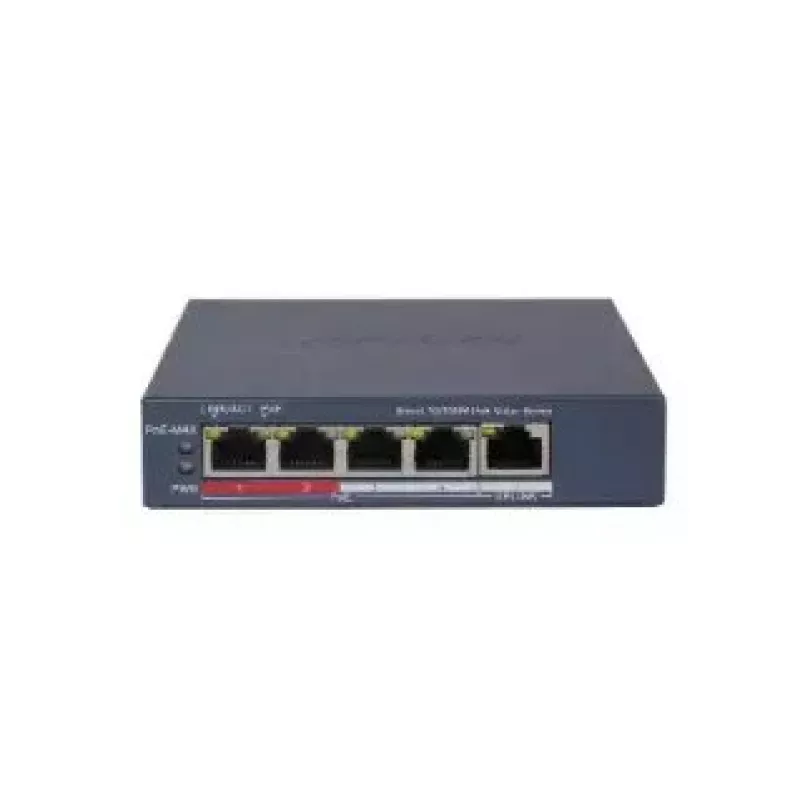

Hallatav PoE-lüliti Hikvision Pro Series 4-port Fast Ethernet (5x 10/100 RJ-45, 54V DC, 2000 MAC, 1,2 Gbit/s)

Hikvision Pro seeria hallatav PoE-lüliti, millel on neli PoE-toega Fast Ethernet porti ja üks täiendav Fast Ethernet üleslink, pakub väikeste võrgurakenduste jaoks kompaktset hallatavat lülitust. Seade toetab IEEE 802.3af/at PoE standardeid, 2000 kirjega MAC aadressitabelit ja 1,2 Gbit/s lülitusvõimsust. Toide 54 V DC sisendist ja saadaval seinale kinnitatavas hallis metallkorpuses – lüliti on mõeldud IP kaamerate, VoIP seadmete ja muude PoE lõppseadmete ühendamiseks ja toitmiseks, pakkudes samas olulisi hallatavaid funktsioone nagu VLAN, STP/RSTP ja topoloogiatuvastus, et lihtne integreerida valve- ja juurdepääsuvõrkudesse.

Eelised

Lüliti pakub tsentraliseeritud PoE toiteedastust kogu PoE eelarvega 45 W, mis lihtsustab toiteseadmete paigaldamist ilma eraldi toiteallikateta. Hallatavad funktsioonid hõlmavad 802.1Q VLAN tuge, STP/RSTP silmusekaitse ja PoE valvekoer, et tuvastada ja taaskäivitada mittereageerivaid kaameraid. Täiendavad eelised hõlmavad kaabli tuvastust ja kuni 300 m pika ulatusega PoE edastust laiendatud rakenduste jaoks ning 6 kV ülepingekaitse, et vähendada voolutransiendist tulenevat riski. Väike jalajälg ja seinale kinnitatav disain muudavad selle sobivaks piiratud ruumidesse.

Sobib

• Väikestele IP kaamerasüsteemidele ja CCTV servapaigaldistele
• VoIP telefonidele ja väikekontori telefoniseadistustele
• Servavõrgu segmentidele, mis vajavad hallatavat lülitust ja VLAN-e
• Objektidele, mis vajavad pikemat PoE ulatust või ülepingekaitsega ühendusi

Peamised andmed

• Lüliti tüüp: Hallatav
• Pordid: 5 × 10/100 Mbit/s RJ-45 (4 PoE-toega, 1 üleslink)
• PoE standardid: IEEE 802.3af and IEEE 802.3at
• Kogu PoE võimsuseelarve: 45 W
• MAC aadressitabeli maht: 2000 kirjet
• Lülitusvõimsus: 1,2 Gbit/s
• Võrgufunktsioonid: 802.1Q VLAN, 802.1D, 802.1w, STP/RSTP
• Pikk PoE edastus kuni 300 m
• Ülepingekaitse: 6 kV
• Toite sisend: 54 V DC läbi alalisvoolu pesa
• Füüsiline: seinale kinnitatav, hall korpus; kaal umbes 0,26 kg

Kasutusjuhend

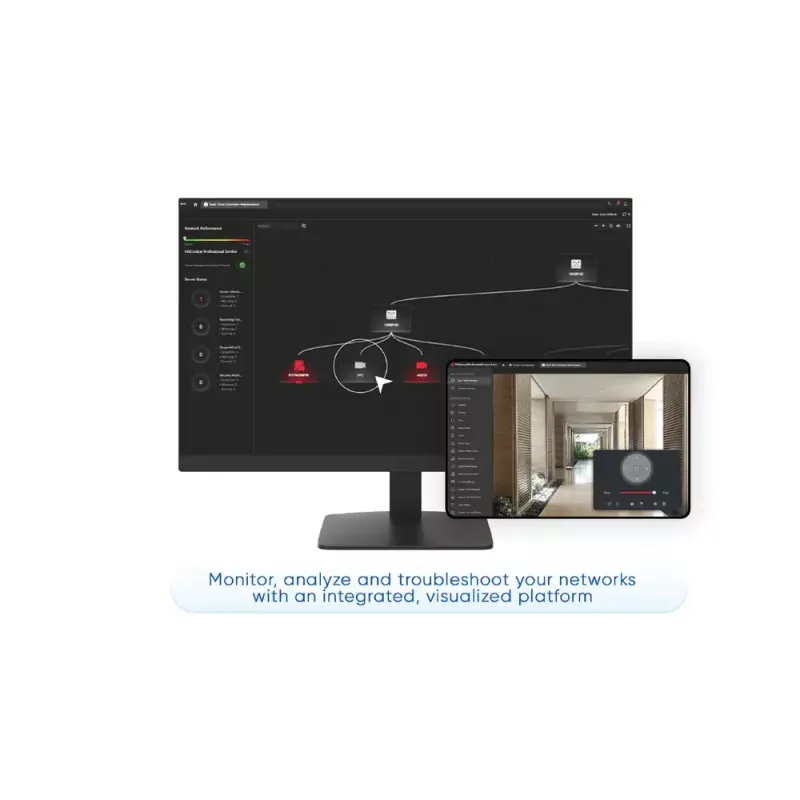

Paigaldage lüliti seinale või muule sobivale pinnale ja ühendage 54 V DC toiteadapter alalisvoolu pesasse. Ühendage IP kaamerad, VoIP telefonid või muud PoE-toega seadmed PoE-toega RJ-45 portidesse; kasutage ülejäänud RJ-45 porti üleslingina teie ruuteri või tuumlülitiga. Juurdepääs haldusliidesele võrgu kaudu, et seadistada VLAN-id, STP/RSTP, PoE valvekoer ja muud seaded. Kasutage topoloogiatuvastuse funktsiooni, et avastada ühendatud IP seadmeid ja kontrollida võrgu korrektset paigutust.

Soovitused

Töökindluse tagamiseks veenduge, et ühendatud seadmete kogu PoE võimsustarve ei ületaks 45 W eelarvet. Kui paigaldate kaameraid suurematel kui 100 m kaugustel, kontrollige PoE pika ulatuse režiimi ja kaabli kvaliteeti, et saavutada kuni 300 m edastus. Lülitage sisse STP/RSTP, et kaitsta võrgusilmuste eest, ja seadistage VLAN-id, et eraldada kaamera liiklus muudest võrguteenustest.
