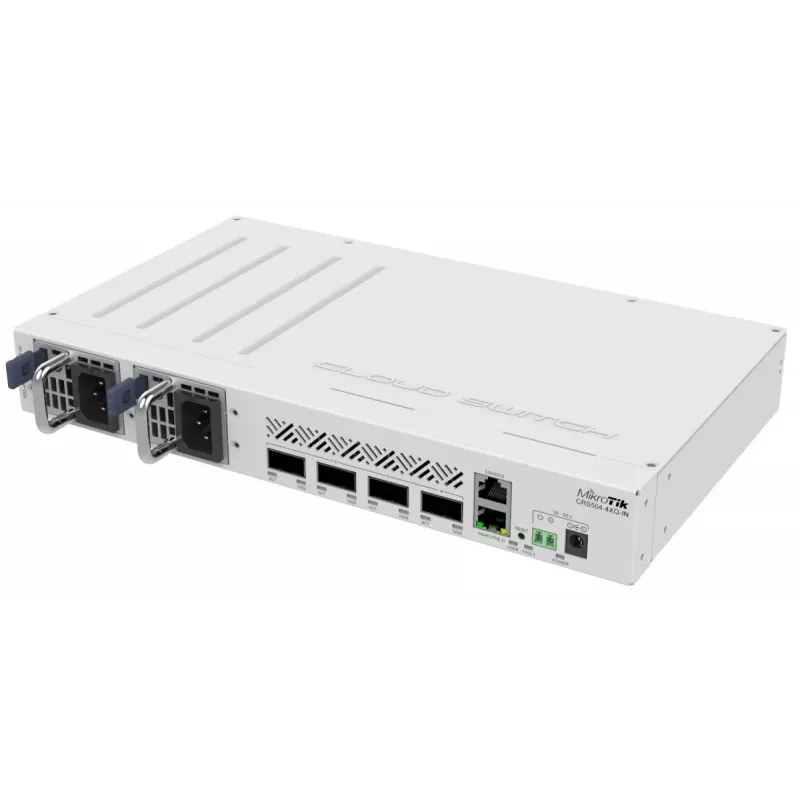

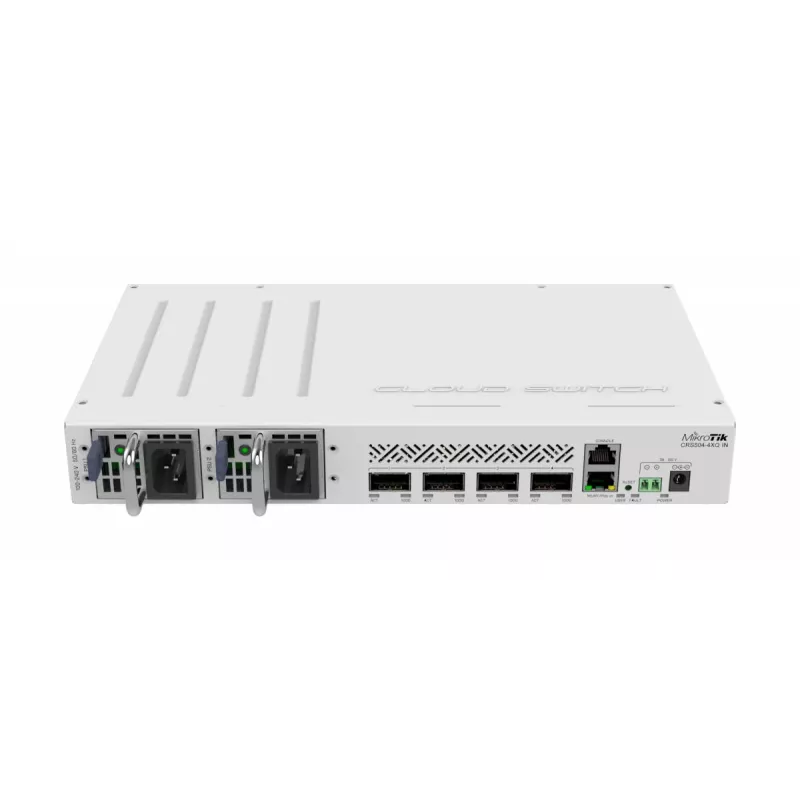

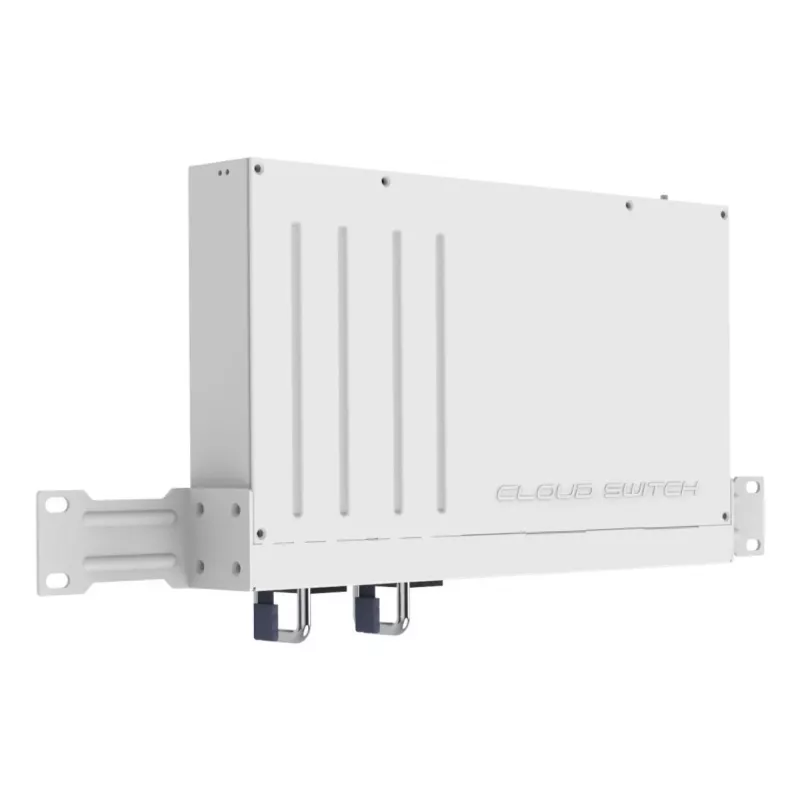

Hallatav L3 kommutaator MikroTik CRS504-4XQ-IN

MikroTik CRS504-4XQ-IN on kompaktne hallatav L3 kommutaator nelja QSFP28-pordiga, mis pakuvad 100 Gigabit ühenduvust, ja ühe Fast Ethernet halduspordiga. Madala energiatarbega (umbes 25 W ilma lisanditeta) ja mitme toitevõimalusega seade toetab riiulisse paigaldamist ja seinale kinnitamist. Selle Marvell DX4310 kommutaatorkiip võimaldab paindlikke pordikonfiguratsioone, sealhulgas jaotamist 25 Gbit liinideks ja erikiirusega juurutusi.

Eelised

Kommutaatoril on neli 100 Gigabit QSFP28-porti, mida saab jaotada neljaks 25 Gbit liiniks, võimaldades kuni 16 eraldi 25 Gbit ühendust; porte saab kasutada ka 100G, 40G, 10G või 1G linkide jaoks. Halduseks on spetsiaalne Fast Ethernet RJ-45 port. Seade on energiatõhus, kompaktne ja kasutab tõestatud Marvell DX4310 kiipi stabiilseks suure läbilaskevõimega kommuteerimiseks. See toetab IEEE 802.3bt ja pakub PoE-toega taristu ühilduvust paindlike juurutusvõimaluste osana.

Sobiv (ülesanded / kasutusjuhud)

• Ülikoolilinnakute või laborivõrkide uuendamine 10/25G-lt 100G magistraalidele
• Suure läbilaskevõimega teadus- või genoomikaandmete võrgud
• Erineva kiirusega koondamiskommutaatorid ISP või ettevõtete servjuurutustes
• Väikesed riiuli- või seinapaigaldised, kus madal energiatarve on oluline

Peamised tehnilised andmed

• Mudel: MikroTik CRS504-4XQ-IN
• Kommutaatori tüüp: Hallatav L3
• 100G pordid: 4 × QSFP28 (igaüks toetab 4 × 25G jaotust)
• Haldusport: 1 × Fast Ethernet (10/100) RJ-45
• Kommutaatorkiip: Marvell DX4310
• Toide: Alalisvoolusisend 36–57 V, energiatarve ~25 W (ilma lisanditeta)
• Standardid: IEEE 802.3bt

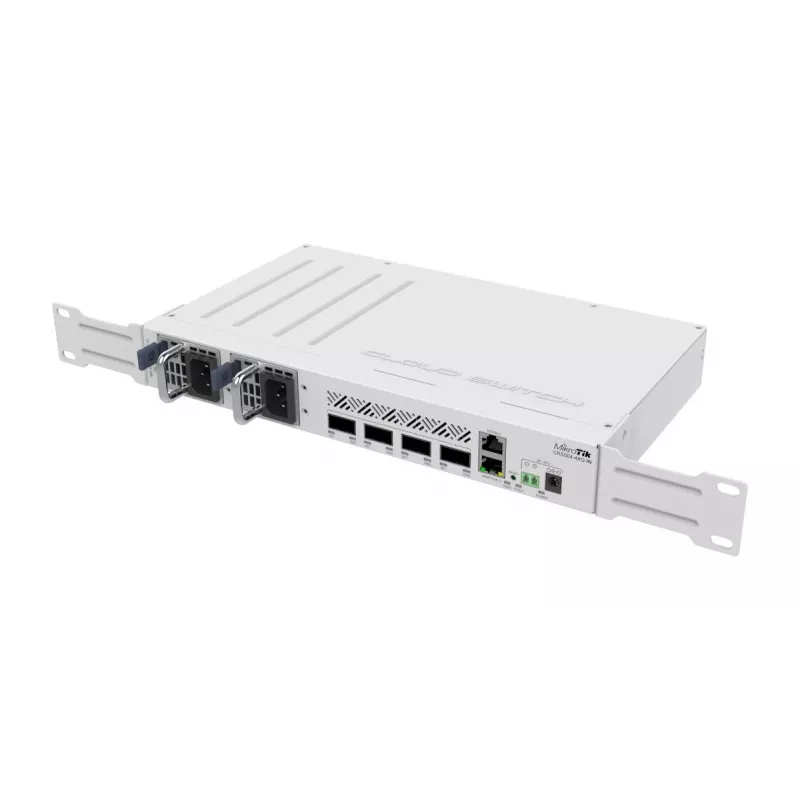

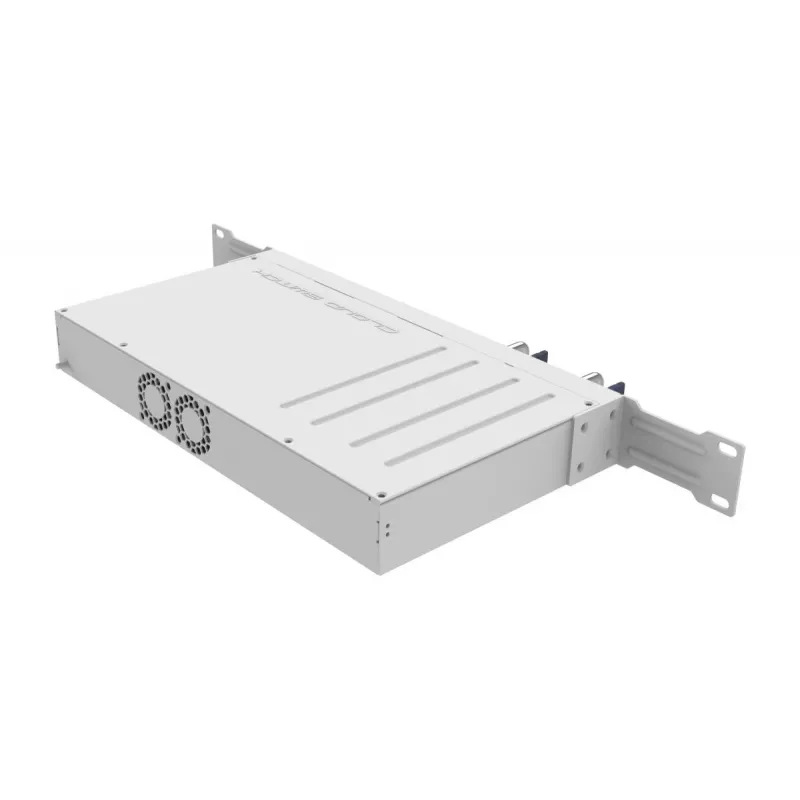

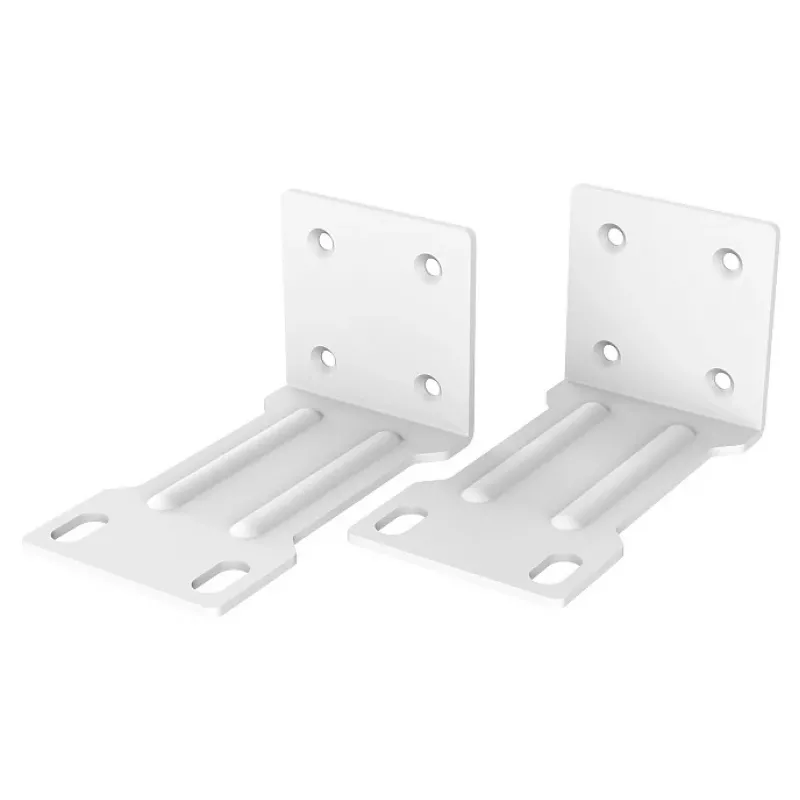

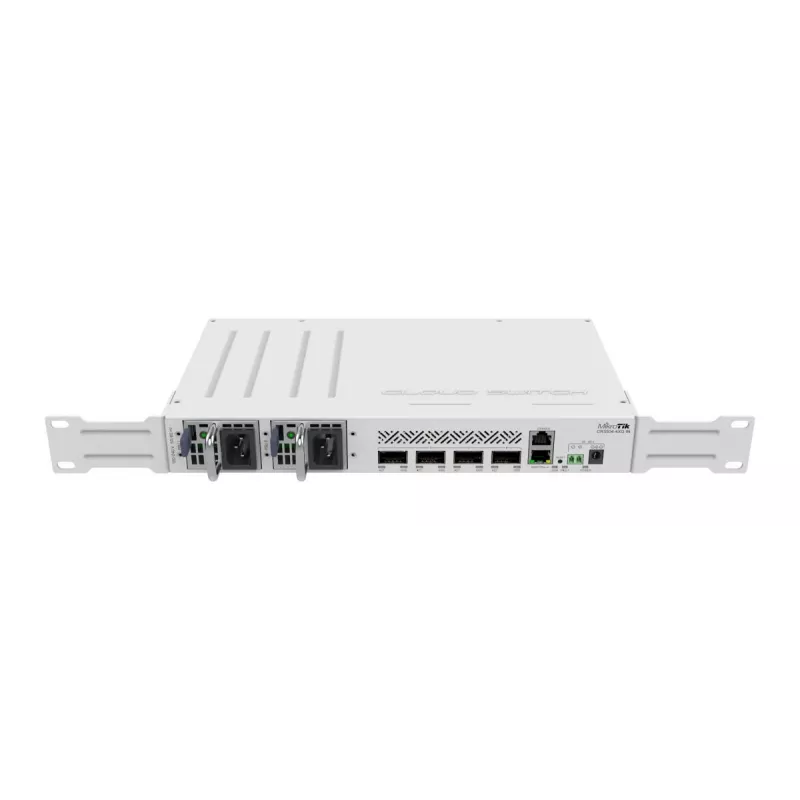

• Vormitegur: 1U riiulisse paigaldatav; sobib ka seinale kinnitamiseks
• Värv: Valge

Kuidas kasutada

Paigaldage CRS504-4XQ-IN riiulisse või kinnitage seinale ja ühendage sobiv alalisvooluallikas vahemikus 36–57 V. Kasutage QSFP28 mooduleid või jaotuskaableid 100G või mitme 25G lõpp-punkti ühendamiseks; standardsed SFP+/SFP28 transiiverid või DAC/aktiivkaablid on toetatud sobivate adapterite või jaotuskoostude kaudu. Ühendage Fast Ethernet RJ-45 port oma haldusvõrku, et pääseda MikroTik haldusliidesele seadistamiseks, marsruutimiseks, VLAN-ideks ja L3 poliitikateks. Järgige standardseid ohutustavasid optiliste moodulite käsitsemisel ja võrguseadmete toitelülitamisel.

Soovitused

Erineva kiirusega juurutuste puhul planeerige pordikaardistamine ette (millised QSFP28-pordid hakkavad hostima 100G, 40G või 4×25G) ja veenduge, et kasutatakse ühilduvaid transiivereid või jaotusi. Kontrollige toiteallika ühilduvust seadme alalisvoolusisendi vahemikuga ja arvestage korralikku ventilatsiooni kitsastes paigaldistes.
