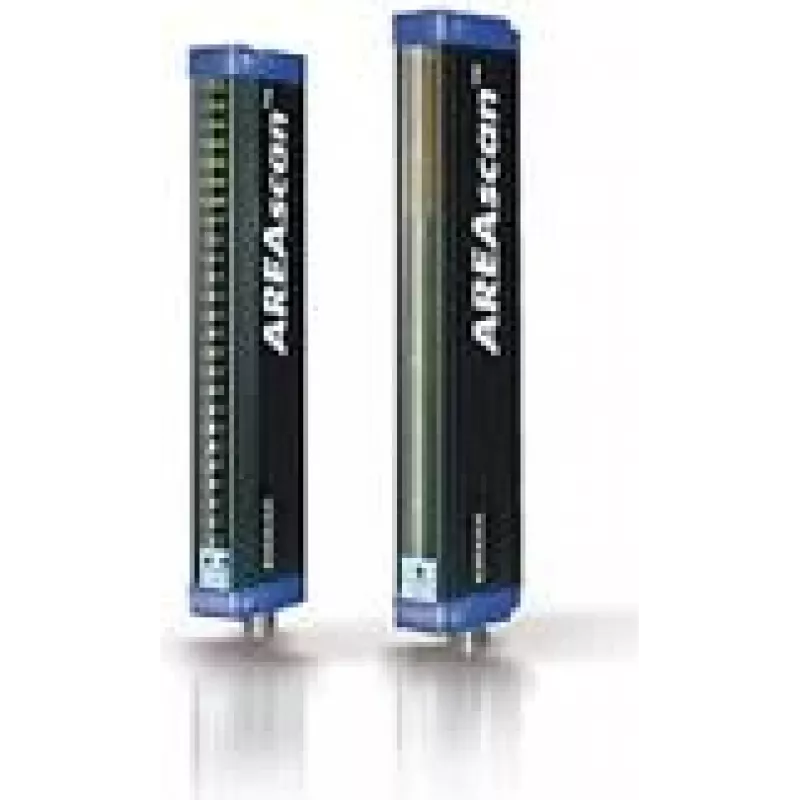

Fotoelektriline andur Datalogic AS1-LD-SR-010-J

Datalogic AS1-LD-SR-010-J fotoelektriline andur on valgusvihu tehnoloogial põhinev pindandur, mis on mõeldud usaldusväärseks objektituvastuseks kindlaksmääratud kõrgusvahemikus. AS1-seeria osana toetab see ristkiirtega pindandur mitut skaneerimisrežiimi ja on saadaval kontrollitavatele kõrgustele vahemikus 100 mm kuni 300 mm. See konkreetne mudel on musta värvi andur, mille edastuskaugus on 0,3–2,1 m, kaitseaste IP65 ja 24 V väljund, mis sobib tööstuslikuks integreerimiseks.

Eelised

AS1-LD-SR-010-J pakub ristkiiri ja nelja skaneerimisrežiimi, et kohandada tuvastuskäitumist erinevate rakenduste jaoks. See võimaldab täpselt tuvastada väikeseid või lamedaid objekte (minimaalne tuvastatav läbimõõt Ø6 mm või lamedad objektid 0,2 x 75 mm) ning sisaldab versioone kiirgusvõimsuse trimmeriga tundlikkuse reguleerimiseks. Andur annab PNP-väljundi, mis lülitub, kui üks või mitu kiirt katkestatakse. Kompaktne kuju ja IP65 reiting võimaldavad paigaldada kitsastesse ning tolmustesse või märgadesse keskkondadesse.

Sobib

• Objektide olemasolu/puudumise tuvastamine konveieritel
• Väikeste osade tuvastamine kooste- või korje-ja-paigutussüsteemides
• Kontrollülesanded, mis nõuavad mitmekiirelist pindtuvastust
• Keskkonnad, mis nõuavad IP65 reitinguga andureid

Peamised spetsifikatsioonid

• Mudel: Datalogic AS1-LD-SR-010-J (MPN 958101010, EAN 2050004554748)
• Tehnoloogia: Valgusvihu / ristkiirtega pindandur
• Kontrollitavad kõrgused: saadaval 100 mm (6/16 kiirt) kuni 300 mm (48 kiirt)
• Edastuskaugus: 0,3–2,1 m (standardkaugus 2 m; pikamaa kuni 4 m teiste variantide puhul)
• Minimaalne tuvastatav objekt: Ø6 mm või lame 0,2 x 75 mm
• Väljund: PNP (lülitub, kui üks või mitu kiirt katkestatakse)
• Kaitseaste: IP65
• Toite-/väljundpinge: 24 V
• Mõõtmed (ligikaudsed): laius 22 mm × sügavus 150,1 mm × kõrgus 43,2 mm

Kasutamine

Paigaldage andur nii, et selle valgusvihk kataks jälgitava ala sobival kontrollitaval kõrgusel (see mudel vastab AS1 konfiguratsioonidele vahemikus 100–300 mm). Ühendage 24 V toide ja juhtmestik PNP-väljundi jaoks vastavalt oma juhtimissüsteemile. Kui teie rakendus nõuab tundlikkuse häälestamist, kasutage kiirgusvõimsuse trimmeriga versiooni tuvastuskauguse reguleerimiseks ja valehäirete vältimiseks. Kontrollige kiirte joondust ja tehke katsesõite tüüpiliste objektidega, et kinnitada usaldusväärset tuvastust kogu töövahemikus.

Soovitused

Paigaldage andur stabiilsele, vibratsioonivabale alusele ja hoidke saatja/vastuvõtja aknad puhtad, et säilitada tuvastuskindlus; valige objekti suurusele ja konveieri kiirusele vastav kontrollitav kõrgus ja skaneerimisrežiim, et vähendada valepositiivseid tulemusi.
