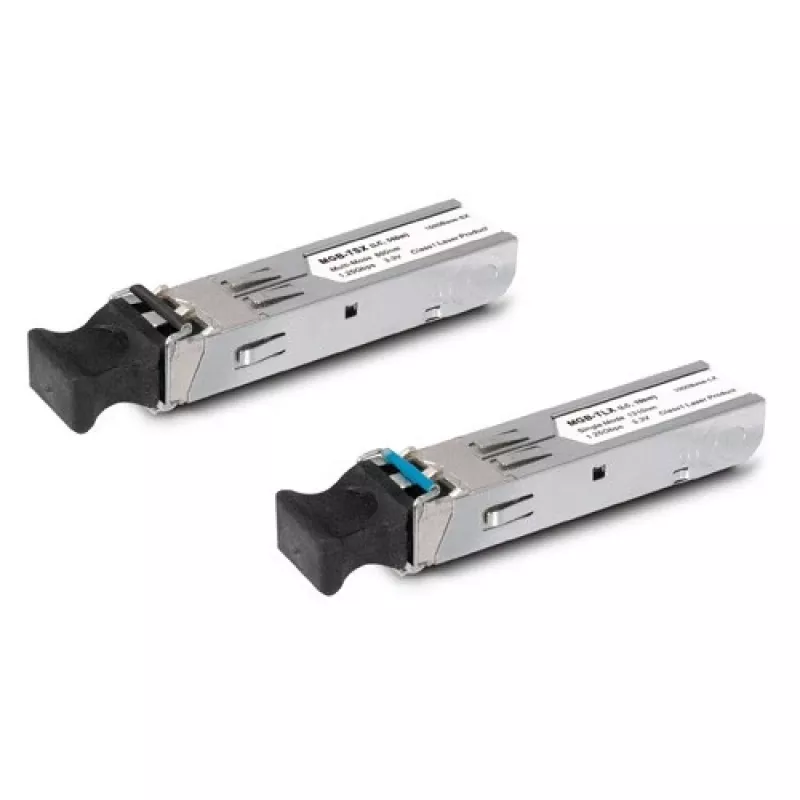

Fiiberoptiline transiiverimoodul PLANET MGB-SX

PLANET MGB-SX on väikese vormiteguriga ühendatav (SFP) fiiberoptiline transiiverimoodul, mis on mõeldud suure jõudlusega integreeritud dupleks-andmesidelülideks üle optilise kiu. See vastab SFP mitme allika kokkuleppele (MSA) ja on kuumalt ühendatav, toetab maksimaalset andmeedastuskiirust 1250 Mbit/s, töötab 850 nm lainepikkusel ja kasutab kompaktset metallist korpust 3,3 V toitega, tagades ühilduvuse võrguseadmete SFP-portidega.

Eelised

MGB-SX moodul võimaldab lihtsat kuumalt ühendatavat paigaldamist SFP MSA-ga ühilduvatesse portidesse ilma hostseadme tööd katkestamata ja ühildub PLANET-seadmetega, mis aktsepteerivad SFP mini-GBIC-mooduleid. Selle konstruktsioon toetab lühimaa Gigabit Etherneti ühendusi mitmekiulise kiu kaudu ning pakub usaldusväärset elektrilist ja mehaanilist ühilduvust standardsete SFP-liidestega.

Sobib

• Lühimaa Gigabit Etherneti ühendused mitmekiulise kiu kaudu (100–550 m sõltuvalt kiu tüübist)
• SFP-portide laiendamine või asendamine kommutaatorites, ruuterites ja meediakonverterites
• Tööstuslikud ja kaubanduslikud võrguseadmed, mis nõuavad SFP-ühilduvust

Peamised tehnilised andmed

• Liidese tüüp: SFP
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Lainepikkus: 850 nm
• Toote värv: Metallik
• Sisendpinge: 3,3 V
• Vormitegur: Väikese vormiteguriga ühendatav (SFP), kuumalt ühendatav

Kasutamine

Sisestage MGB-SX transiiver ühilduva kommutaatori, ruuteri või meediakonverteri vabasse SFP-pessa, kuni see klõpsatab paika. Ühendage mitmekiuline kiu sobiva LC-pistikuga ja kontrollige hostseadme lingi/aktiivsuse LEDe. Standardsete SFP-portide jaoks pole draiveri paigaldamist vaja; toide antakse hostseadme 3,3 V SFP-liidese kaudu.

Soovitused

Kasutage soovitud vahemaa jaoks sobiva südamiku suurusega mitmekiulist kiudu ning järgige kiutüübi ja pistiku poleerimise osas tootja juhiseid. Vältige optiliste liideste otsest puudutamist ja hoidke tolmukorgid peal, kui neid ei kasutata, et säilitada optiline jõudlus.
