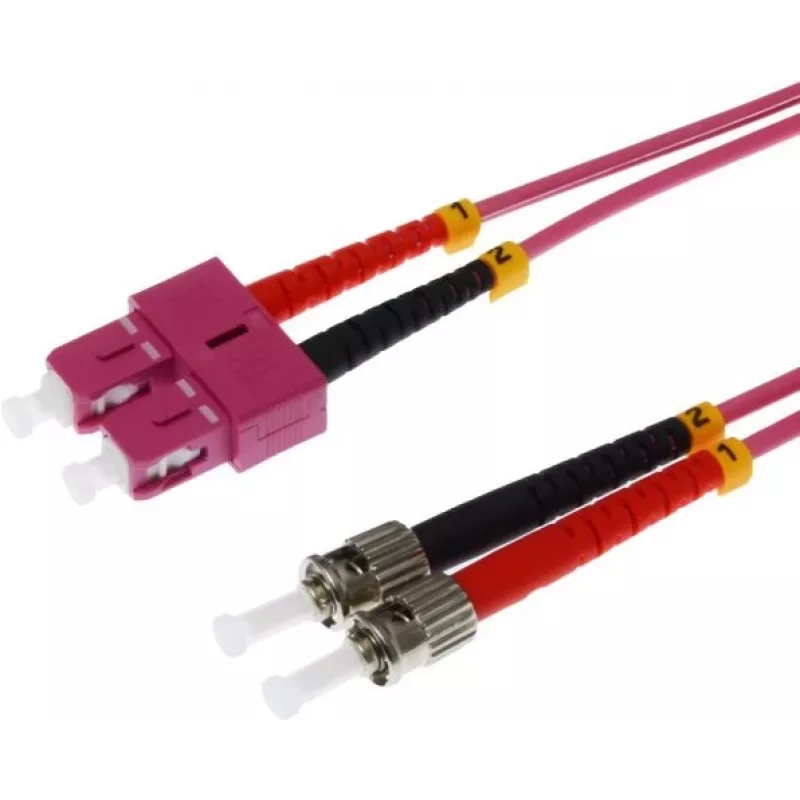

Fiiberoptiline kaabel Helos 10m OM4 SC/ST

Helos 10m OM4 fiiberoptiline kaabel SC ja 2x ST pistikutega on 10-meetrine täisdupleksne mitmemoodiline ühendus, mis on loodud kiireks andmeedastuseks. 50 µm südamiku läbimõõdu ja OM4-kvaliteediga mitmemoodilise fiibriga toetab kaabel suuremat ribalaiust ja väiksemat moodidispersiooni võrreldes madalama kvaliteediga mitmemoodiliste tüüpidega. Kahepoolne pistikukonfiguratsioon (SC ühes otsas ja kaks ST-pistikut teises otsas) tagab ühilduvuse mitmesuguste võrguseadmete ja jaotuspaneelidega, säilitades signaali terviklikkuse kuni 10-meetriste lühikeste kuni keskmiste ühenduste puhul.

Eelised

OM4 spetsifikatsioon tagab suurema ribalaiuse ja parema jõudluse 850 nm signaaliedastusel, võimaldades usaldusväärseid 10 Gigabit ja kiiremaid ühendusi andmekeskuste ja ettevõtete keskkondades. Täisdupleksne disain võimaldab samaaegset kahesuunalist andmevoogu ning SC ja ST pistikutüübid pakuvad töökindlat mehaanilist jõudlust ja laia ühilduvust nii pärand- kui ka kaasaegsete seadmetega. 10-meetrine pikkus pakub paindlikkust riiulitevahelisteks või seadme ja jaotuspaneeli vahelisteks ühendusteks ilma üleliigse lõtkuta.

Sobib

• Andmekeskuste ühendamiseks ja horisontaalkaabelduseks
• Kiireteks serveri ja lüliti vahelisteks ühendusteks
• Telekommunikatsiooniruumidesse ja võrgukappidesse
• Lühikesteks mitmemoodilisteks ühendusteks 10G ja 40G rakendustes, kus OM4 on toetatud

Peamised tehnilised andmed

• Fiibri tüüp: Mitmemoodiline OM4
• Südamiku läbimõõt: 50 µm
• Pikkus: 10 meetrit
• Pistiku konfiguratsioon: SC kuni 2×ST (täisdupleks)
• Tüüpiline rakenduse lainepikkus: 850 nm (optimeeritud)
• Kavandatud madala sisestuskadu ja kontrollitud sumbuvuse jaoks lühikestel vahemaadel

Kasutamine

Suunake kaabel kahe võrgu lõpp-punkti vahel, veendudes, et pistikud on enne sisestamist puhtad ja kahjustamata. Sisestage SC-pistik vastavasse SC-porti ja iga ST-pistik nende ST-pesadesse; kinnitage ST-pistikud keerates või lukustades vastavalt seadme nõuetele. Vältige järske paindeid ja murdekohti fiibris; järgige seadme või kaabli tootja soovitatud minimaalset painderaadiust. Pärast paigaldamist kasutage visuaalset kontrolli või testimisseadmeid, nagu optilist võimsusmõõturit või fiibritesterit, et kontrollida järjepidevust ja vastuvõetavaid kadude tasemeid.

Soovitused

Kaitske otsapindu tolmukorkidega kuni lõpliku ühendamiseni, puhastage pistikud enne ühendamist ja hoidke üleliigne kaabel kergeid rõngaid kasutades, et vältida mikropainutusi. Kasutage seda OM4-kaablit lühikesteks kuni keskmisteks mitmemoodilisteks ühendusteks, kus on vajalik suurem ribalaius ja väiksem moodidispersioon; pika ulatusega ühemoodiliste nõuete korral kaaluge ühemoodilise fiibri alternatiivi.
