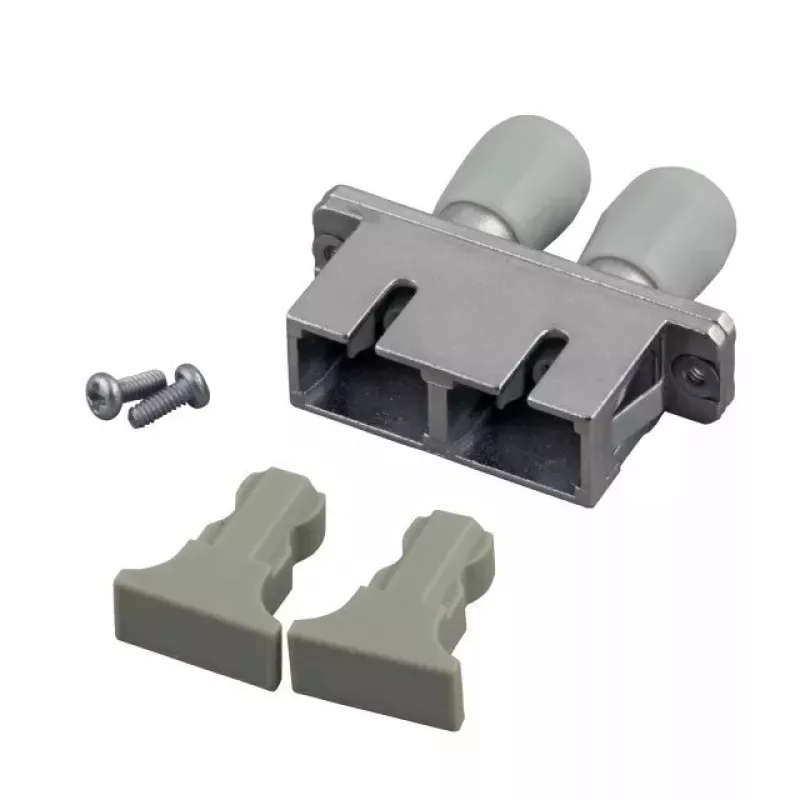

Fiiberoptiline adapter SC/ST EFB Elektronik 53320.34

EFB Elektronik 53320.34 on hübriidne fiiberoptiline adapter SC/ST pistikutüüpide ja metallkorpusega. Mõeldud ühemoodiliste kiudrakenduste jaoks, see sobib SC dupleksläbiviiguavadesse ja tarnitakse ühe üksusena. Töökindel metallkonstruktsioon tagab mehaanilise stabiilsuse ja kaitseb ühendust väliste mõjude eest.

Eelised

Metallkorpus suurendab vastupidavust ning tagab SC ja ST pistikuviilide täpse joonduse. Ühildub standardsete SC dupleksläbiviigu väljalõigetega, adapterit saab kinnitada M2 kruvidega fikseeritud paigalduseks. Tarnitakse ühe tükina, valmis koheseks monteerimiseks side- ja võrgupaneelides.

Sobib

• Ühemoodiliste kiudühenduste jaoks
• SC dupleksläbiviigupaneelide ja seinaplaatide jaoks
• Telekommunikatsiooni- ja andmesideseadmetele
• Labori- ja katseseadistustele, mis vajavad SC/ST üleminekut

Peamised tehnilised andmed

• Bränd: EFB Elektronik
• Mudel / MPN: 53320.34
• EAN: 4049759023645
• Pistikutüübid: SC / ST dupleks hübriid
• Korpuse materjal: metall
• Kiutüüp: ühemoodiline
• Paigaldus: sobib SC dupleksläbiviiguavadesse, paigaldus M2 kruvidega
• Kogus: 1 tk

Kasutusjuhend

Valmistage ette paneel või seinaplaat SC dupleksläbiviiguavaga. Sisestage adapter nii, et SC pool joonduks dupleksavaga ja ST pool oleks ligipääsetav patch-kaablitele. Kinnitage adapter M2 kruvidega läbi ettenähtud kinnituspunktide. Ühendage ühemoodilised SC ja ST fiiberoptilised patch-kaablid vastavatele pooltele, järgides õiget kiudude käsitsemist, et vältida painutamist ja saastumist.

Soovitused

Hoidke pistiku otsapinnad puhtad ja kasutage tolmukorke, kui adapter ei ole kasutusel. Pingutage M2 kruvisid kindlalt, kuid mitte ülemäära, et vältida metallkorpuse deformeerimist. Kontrollige joondust ja optilist jõudlust pärast paigaldamist, kasutades sobivat testimisseadet.
