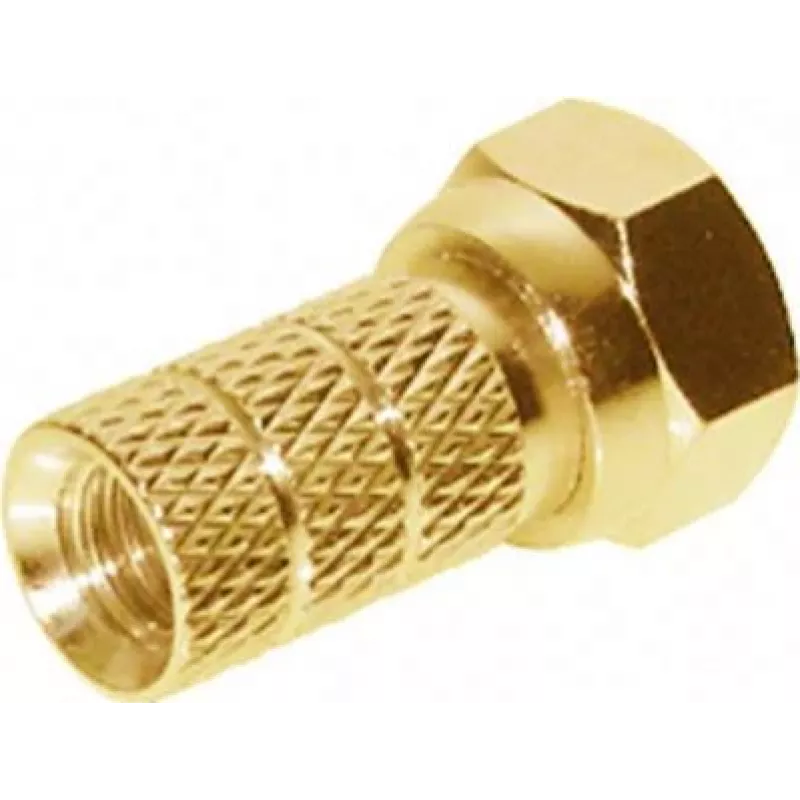

F-tüüpi koaksiaalpistik ShiverPeaks BS85004-AG

ShiverPeaks BS85004-AG on F-tüüpi koaksiaalpistik, mis on loodud usaldusväärsete raadiosagedusühenduste tagamiseks kodumeelelahutus- ja telekommunikatsiooniseadmetele. Sellel üksikul isaspistikul on 5,2 mm välisläbimõõduga kontakt, mis võimaldab ühilduda standardsete F-tüüpi emaspesadega, mida kasutatakse teleritel, digiboksidel, modemidel ja signaalijaotusseadmetel. Mõeldud tavapärasteks paigaldusteks ja aeg-ajalt ümberterminaalmiseks, tasakaalustab pistik signaali terviklikkust ja mehaanilist vastupidavust igapäevaseks kasutamiseks.

Eelised

Pistik pakub kompaktset, standardset F-tüüpi isasliidest, millel on ühtlane elektrikontakt ja madal sisestuskadu, kui see on õigesti paigaldatud. Selle metallkorpus ja määratletud kontakti läbimõõt aitavad säilitada varjestust ja vähendada häireid koaksiaalkaablite ühendustel. Müüakse üksikult, sobib see sihipärasteks asendusteks või ühe punkti paigaldusteks, kus on vaja täpseid pistiku mõõtmeid ja prognoositavat jõudlust.

Sobib

• Koaksiaalkaablite ühendamiseks telerite ja digiboksidega
• Kaabliühenduste lõpetamiseks satelliidi- või antennisisendite jaoks
• Modemite ja kaabelvõrgulüüside ühendamiseks koaksiaalvõrkudega
• Kahjustatud F-tüüpi pistiku parandamiseks või asendamiseks

Peamised tehnilised andmed

• Pistiku tüüp: F-tüüpi isane koaksiaalpistik
• Kontakti välisläbimõõt: 5,2 mm (isane kontakt)
• Kogus: müüakse üksikult
• Rakendus: raadiosagedussignaali edastus teleri, satelliidi, antenni ja lairiba jaoks
• Ühilduvus: mõeldud standardsete koaksiaalkaablite liideste ja F-tüüpi emaspesade jaoks

Kasutamine

Valmistage koaksiaalkaabel ette, eemaldades väliskesta, varjestuspunutise ja dielektriku, et paljastada keskmine juht F-tüüpi otsastuse jaoks soovitatud pikkusteni. Libistage pistik kaablile nii, et keskmine juht asetseb isase kontakti sees ja varjestus loob kindla kontakti korpusega. Kinnitage pistik vastavalt pistiku monteerimismeetodile (pressimine, kokkusurumine või keermestamine, nagu konkreetse variandi puhul asjakohane). Pärast paigaldamist kontrollige, et pistik on tihedalt kinni ja kaabel tagab stabiilse signaali ühendatud seadmele.

Soovitused

Optimaalse jõudluse tagamiseks kasutage seda F-tüüpi pistikut korralikult ettevalmistatud sobiva impedantsiga koaksiaalkaabliga ja tagage tihe mehaaniline ühendus paarituva emaspesaga. Vältige ühenduspunktis liigset painutamist või pöördemomenti ning kontrollige signaali järjepidevust mõõteriistaga või testides ühendatud seadet pärast paigaldamist.
