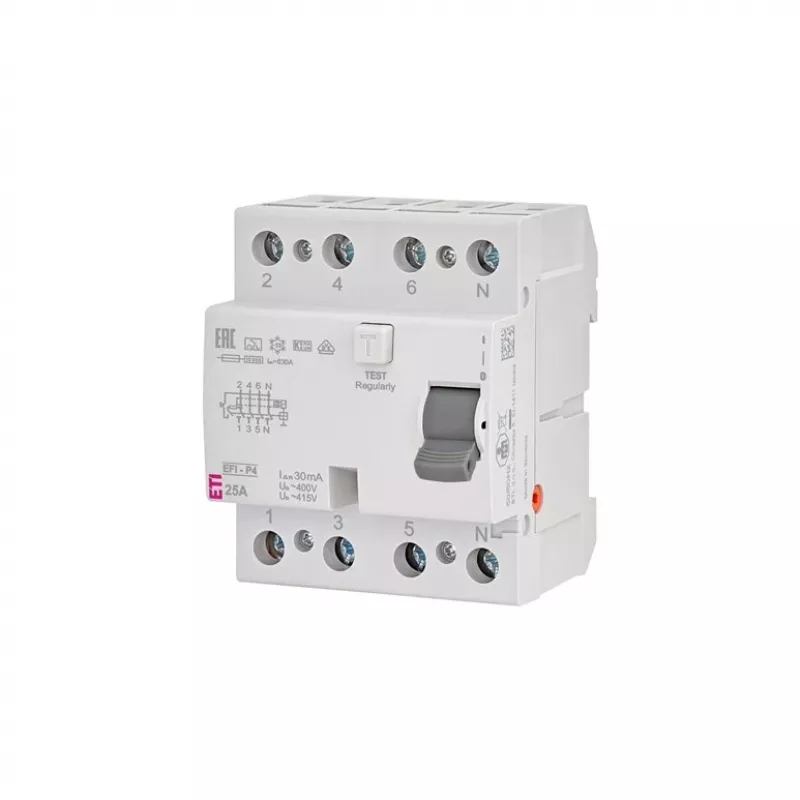

ETI Residual Current Relay 4P 25A 30mA Type A EFI-P4 A

ETI rikkevoolurelee EFI-P4 A on suure jõudlusega rikkevooluseade, mis on ette nähtud usaldusväärseks kaitseks maandusrikete eest elektripaigaldistes. 4 poolusega, nimivooluga 25 A ja nimivoolu rikkevooluga 30 mA tagab see ohutuse ja vastavuse standardile IEC/EN 61008-1. Sobib DIN-riiulile paigaldamiseks, sellel releel on A-tüüpi rikkevoolutundlikkus, mis muudab selle ideaalseks pulsseeriva alalisvoolu komponentidega ahelate jaoks.

Eelised

See relee pakub tugevat kaitset nimilühisvoolutaluvusega 10 kA ja impulsspingekindlusega 4 kV. Selle kompaktne 4-mooduli laius (72 mm) säästab ruumi jaotuskilpides. Integreeritud testnupp ja väljalülituse indikaator lihtsustavad perioodilist testimist ja rikete diagnoosimist.

Sobib kasutamiseks

• Elamu- ja ärielektrikilpides
• Ahelates, mis nõuavad A-tüüpi rikkevoolukaitset
• DIN-riiulile paigaldatavates seadmetes

Peamised tehnilised andmed

• Pooluste arv: 4P
• Nimivool (In): 25 A
• Nimivoolu rikkevool (IΔn): 30 mA
• Rikkevoolu tüüp: A-tüüp
• Nimipinge: 230/400 V AC
• Nimisagedus: 50/60 Hz
• Nimilühisvoolutaluvus: 10 kA
• Nimiimpulsspingekindlus: 4 kV
• Paigaldusviis: DIN-riiul (EN 60715)
• Klemmi võimsus (jäik): 1-25 mm²
• Klemmi võimsus (painduv): 1-16 mm²
• Töötemperatuuri vahemik: -25°C kuni +40°C
• Kaitseaste: IP20 (klemmid), IP40 (esipaneel)
• Standarditele vastavus: IEC/EN 61008-1
• Elektriline vastupidavus: 10 000 tsüklit
• Mehaaniline vastupidavus: 20 000 tsüklit
• Väljalülituskarakteristik: Hetkeline
• Ühenduse tüüp: Kruviklemmid
• Indikaator: SISSE/VÄLJA asend, väljalülituse indikaator (punane lipp)
• Testnupp: Jah
• Mooduli laius: 4 moodulit (72 mm)

Soovitused

Optimaalse jõudluse tagamiseks testige releed igakuiselt testnupu abil. Veenduge, et kruviklemmid on korralikult pingutatud, et vältida ülekuumenemist. See seade ei asenda kõigis rakendustes rikkevoolukaitselülitit (RCCB); konsulteerige kohalike eeskirjadega.
