Eraldiseisev rack EFB Elektronik PRO-4288GR.0D

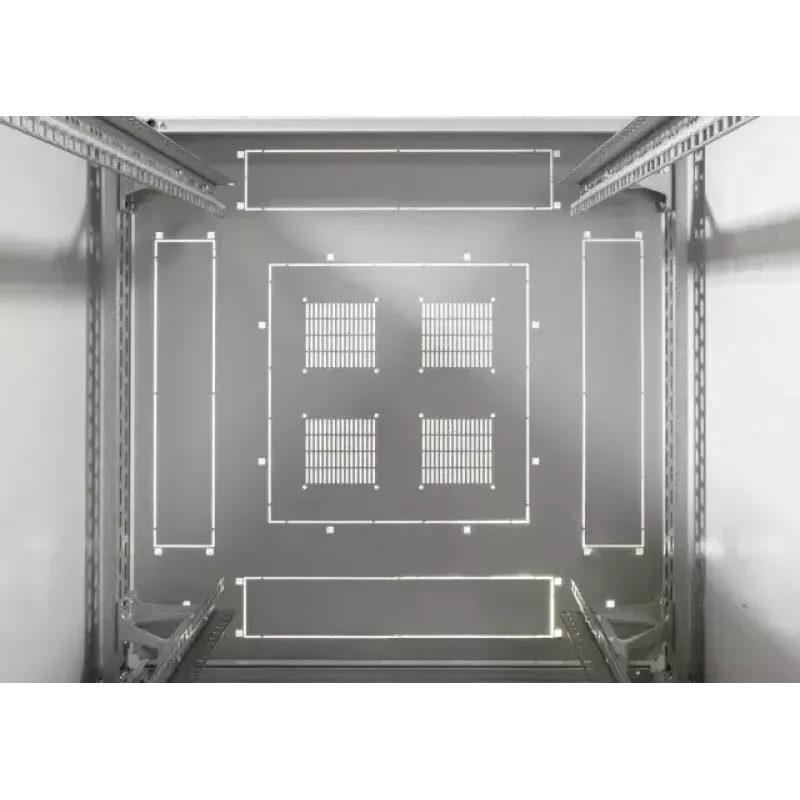

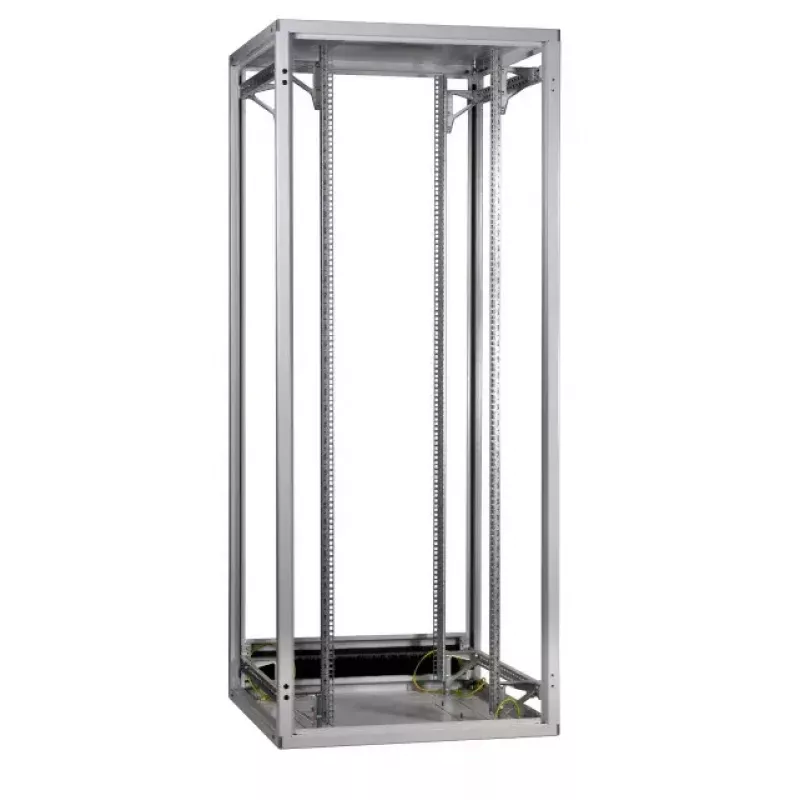

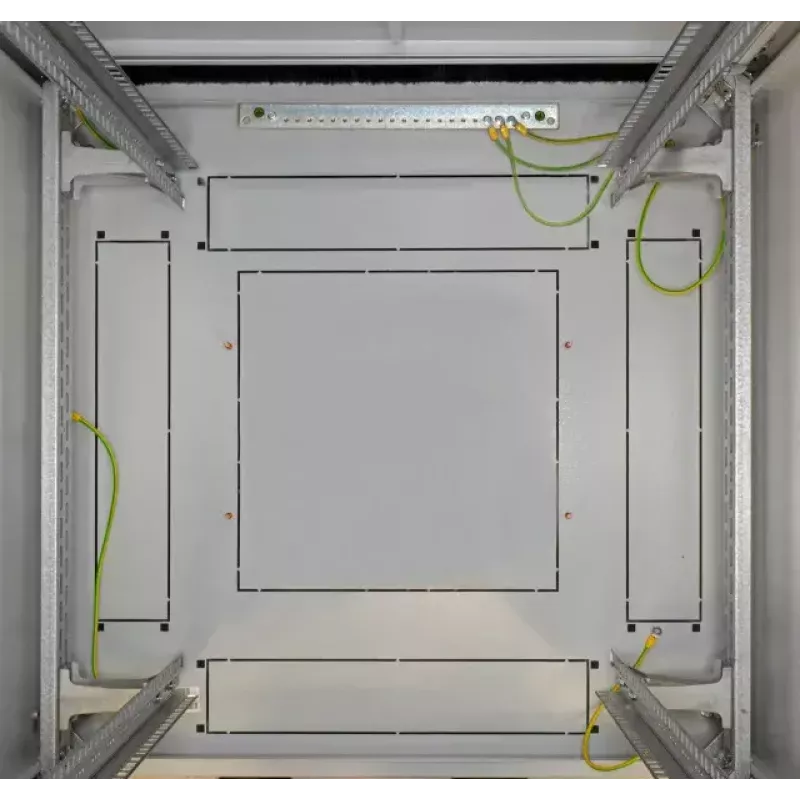

EFB Elektronik PRO-4288GR.0D on 19" eraldiseisev 42U raam, mis on ehitatud vastavalt standardile DIN41494. Valmistatud kruvitud terasplekist ja tarnitakse täielikult eelmonteeritult, korpus on iseventileeritav ja eemaldatav. See sisaldab nelja tsingitud 19" profiili (kaks ees, kaks taga) astmeteta sügavuse reguleerimisega ja vastupidiselt nummerdatud rack-ühikutega. Tarnekomplekt ei sisalda esi-/tagaust ega külgpaneeli, et võimaldada modulaarset individuaalset konfigureerimist; paigaldatud uksed saab varustada vasaku- või paremakäelise uksesulguriga. Katusel ja põhjas on mõlemal neli eelstantsitud ava (450 x 90 mm) kaablite sisestamiseks ja ventilaatoriseadmete paigaldamiseks; 600 mm laiuse korpuse variandi puhul on kaablisisestus ainult tagant. Kõik korpuse osad on seesmiselt maandatud.

Eelised

Terasplekist konstruktsioon ja eelmonteeritud disain võimaldavad kiiret paigaldamist ja töökindlat tuge paigaldatud seadmetele. Tsingitud, sügavuse reguleerimisega 19" profiilid pakuvad paindlikke paigaldusvõimalusi ning vastupidiselt nummerdatud U-märgised lihtsustavad seadmete paigaldamist ja inventeerimist. Modulaarne tarne ilma uste ja külgpaneelideta võimaldab kohandatud konfiguratsiooni vastavalt konkreetsetele asukohanõuetele. Eelstantsitud kaabli- ja ventilaatori avad koos sisemise maandusega toetavad organiseeritud kaabeldust ja elementaarset elektriohutust.

Sobib kasutamiseks

• Serveriruumid ja andmekeskused, kus on 19" rack-seadmed
• Võrgukapid ja telekommunikatsiooniseadmed
• Kohandatud paigaldised, mis nõuavad modulaarseid uksi ja külgpaneeli
• Keskkonnad, kus on vaja kaablisüsteemi ja aktiivseid jahutusvõimalusi

Peamised tehnilised andmed

• Standard: 19" rack-raam, vastavuses standardile DIN41494
• Rack-i maht: 42U
• Mõõtmed (L×S×K): 800 × 800 × 1963 mm
• Materjal: kruvitud terasplekk, tsingitud 19" profiilid
• Maksimaalne kandevõime: kuni 1000 kg (tootja andmetel)
• Rahvusvahelise kaitse (IP) kood: IP20
• Toote värv: Hall
• Tarne: ainult raam — esi-/tagaust ja külgseinad ei kuulu komplekti

Kasutusjuhend

Paigutage eelmonteeritud rack soovitud kohta, tagades piisava vaba ruumi ventilatsiooniks ja kaabli juurdepääsuks. Reguleerige esi- ja tagaprofiiiled vastavalt oma seadmete vajalikule sügavusele ja kinnitage seadmed tavalise 19" kinnitusvahendi abil. Kui uksed või külgpaneelid on nõutavad, valige ühilduvad moodulid ja paigaldage need olemasolevate kinnituspunktide abil; uksesulguri saab seada vasakule või paremale. Kasutage eelstantsitud katuse- ja põhjaavasid kaablite vedamiseks või ventilaatoriseadmete paigaldamiseks; 600 mm laiuse mudeli puhul järgige ainult tagant kaablisisestuse piirangut. Ühendage maandus oma asukoha maandussüsteemi osana.

Soovitused

Seadmete paigaldamisel jaotage raskus ühtlaselt rackis ja kinnitage rasked esemed allapoole, et säilitada stabiilsus. Planeerige kaabliteed enne seadmete paigaldamist ja kasutage eelstantsitud avausi toite- ja andmekaablite eraldamiseks. Veenduge, et paigaldatud jahutusseadmed ja ventilatsiooni vaba ruum vastavad teie seadmete termilistele nõuetele.
