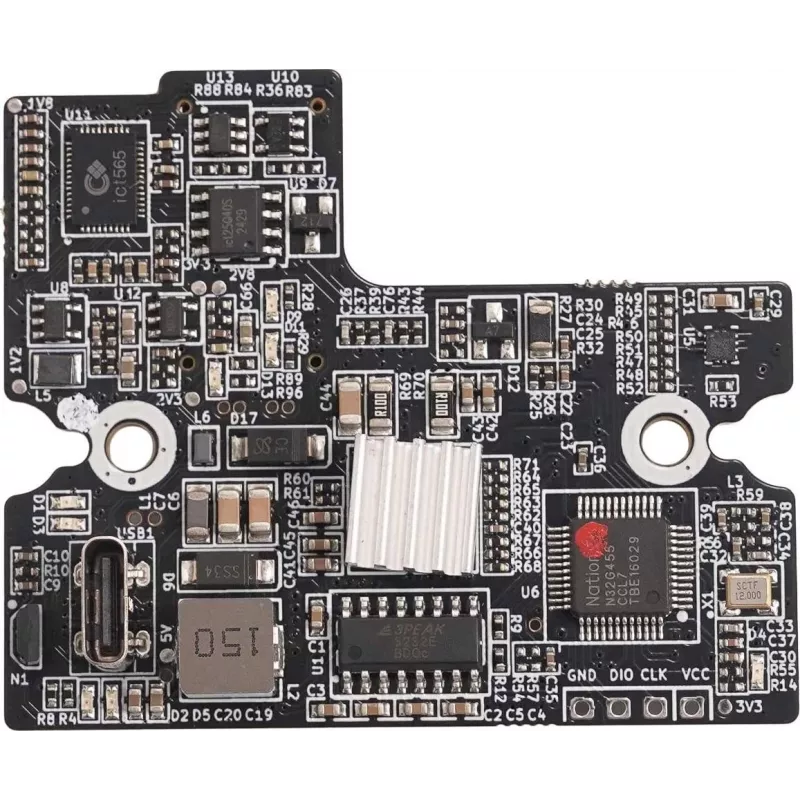

Ekstruuderplaat 3D-printerile Flashforge AD5X (MPN 20004602001)

3D-printeri Flashforge AD5X ekstruuderplaat on asendus-juhtplaat, mis on mõeldud filament-ekstrusioonifunktsioonide haldamiseks ja printeri põhielektroonikaga liidestumiseks. See on ette nähtud kasutamiseks Flashforge AD5X mudelites, et taastada rikke järel või hoolduse käigus korralik ekstrusioonijuhtimine. Plaat käsitleb mootorisignaale, küttekeha juhtimise tagasisidet ja filamendi etteandega seotud sideliine, aidates õige paigaldamise korral taastada stabiilse ja täpse ekstrusiooni.

Eelised

See asendusplaat tagab otsese ühilduvuse Flashforge AD5X ekstrusioonisüsteemiga ja on toodetud vastavalt originaalseadme funktsionaalsetele nõuetele. See võimaldab tehnikutel ja kasutajatel parandada printerit ilma kogu ekstrusioonisõlme väljavahetamiseta, vähendades seisakuid ja remondikulusid. Plaat on konstrueeritud käsitlema ekstruuderi samm-mootori ja andurite elektri- ja signaalinõudeid, parandades filamendi etteande ja temperatuuritundliku juhtimise töökindlust.

Sobib

• Ekstruuderi juhtimise rikkega Flashforge AD5X remondiks
• Kahjustunud või katkendliku ekstruuderplaadi asendamiseks hoolduse ajal
• Stabiilse filamendi etteande ja ekstrusiooni täpsuse taastamiseks

Peamised spetsifikatsioonid

• Funktsioon: ekstruuderi juhtimine ja liides printeri elektroonikaga
• Ühilduvus: mõeldud Flashforge AD5X ekstrusioonisüsteemile
• Juhtimine: samm-mootori draiveri signaalid, küttekeha ja anduri sisendid, sideliinid ekstrusiooniks
• Vormitegur: plaat on mõeldud paigaldamiseks AD5X ekstrusioonisõlme ruumi
• Kasutusjuht: asendus rikkis või halvenenud ekstruuder-juhtplaatidele

Kasutusjuhend

Enne remondi alustamist lülitage printer välja ja eemaldage toitejuhe vooluvõrgust. Eemaldage ekstruuderi kate ja ühendage ettevaatlikult lahti lintkaablid ja pistmikud vanalt plaadilt, pidades meeles pistikute asukohad või tehes viitamiseks fotosid. Kruvige lahti kinnitusvahendid ja asendage vigane plaat uuega, ühendades pistikud ja kinnitusdetailid vastupidises järjekorras. Paigaldage ekstruuderi korpus tagasi, taastage toide ja käivitage printeri diagnostika- või kalibreerimisrutiinid, et kontrollida samm-mootori reaktsiooni, küttekeha juhtimist ja filamendi etteannet. Kinnitage ekstrusiooni ühtlus testprintimisega ning jälgige temperatuure ja mootori tööd ebaregulaarsuste suhtes.

Soovitused

Plaadi käsitsemisel rakendage antistaatilisi ettevaatusabinõusid ja vältige pistikute kokkupuudet tolmu või niiskusega. Kui te pole juhtmestiku või püsivara seadetes kindel, konsulteerige Flashforge'i tehnilise dokumentatsiooni või kvalifitseeritud tehnikuga, et tagada õige paigaldus ja vältida printeri edasisi kahjustusi.
