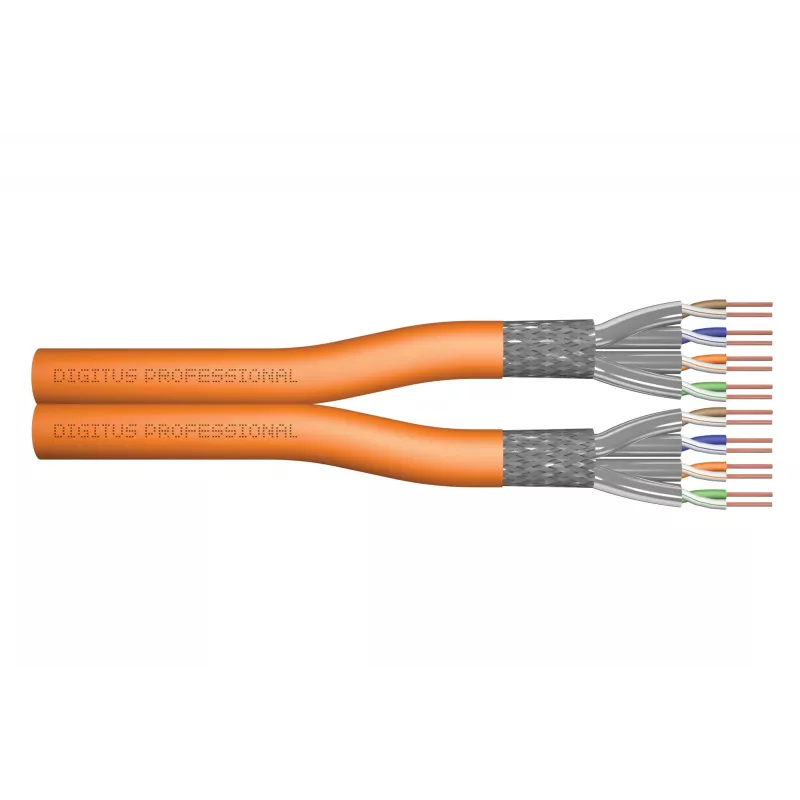

DIGITUS CAT7 S/FTP paigaldusandmekaabel, dupleks, 500 m, oranž, Cca

DIGITUS CAT 7 S/FTP paigalduskaabel on 500 m duplekskaabel, mis on mõeldud struktureeritud kaabelduseks hoonetes ja andmekeskustes. See toetab 10 Gbit Ethernetit ja ülekandesagedusi kuni 1200 MHz, on Permanent Link sertifitseeritud ning ühildub PoE-standarditega, sealhulgas PoE, PoE+ ja 4PPoE (IEEE 802.3af/at/bt). Kaabel kasutab individuaalselt varjestatud keerupaare koos üldise tinatatud vaskpunutisega ning LSZH-väliskestaga, mis on klassifitseeritud Cca vastavalt EN 50575-le. Selle ehitus ja standarditele vastavus muudavad selle sobivaks analoog- ja digitaalandmete edastamiseks kooskõlas ISO/IEC 11801 ja seotud normidega.

Eelised

S/FTP disain fooliumvarjestatud paaride ja täieliku vaskpunutisega tagab tugeva kaitse elektromagnetiliste häirete eest ning stabiilsed elektrilised omadused kiireks andmeedastuseks. AWG 23 paljad vaskjuhid ja vahtpolüetüleenisolatsioon kindlustavad ühtlase signaali terviklikkuse, samas kui LSZH Cca väliskest vähendab tulekahju korral ohtlikke heitmeid. PoE/PoE+/4PPoE tugi võimaldab samaaegset toite- ja andmeedastust toiteseadmetele.

Sobib

• Struktureeritud hoonekaabeldus äri- ja tööstuskeskkondades
• Andmekeskuse horisontaal- ja magistraalliinid
• Kiired Ethernet-võrgud kuni 10 Gbit/s
• Paigaldised, mis nõuavad Power over Ethernetit (PoE, PoE+, 4PPoE)

Peamised tehnilised andmed

• Kaablikategooria: Cat7, S/FTP (individuaalselt fooliumvarjestatud paarid üldise vaskpunutisega)
• Pikkus: 500 m
• Juht: Paljas vask, AWG 23/1
• Isolatsioon: Vahtpolüetüleen (SFS-PE)
• Juhtmete arv: 8 (4 keerupaari)
• Paaride värvikood: sinine/valge, oranž/valge, roheline/valge, pruun/valge
• Ülekandesagedus: kuni 1200 MHz
• Andmeedastuskiirus: kuni 10 000 Mbit/s
• Impedants: 100 ±15 Ω (4–1000 MHz)
• Nimimahtuvus: ~40–45 pF/m @1 kHz
• Töötemperatuuri vahemik: -20 °C kuni +50 °C
• Paigaldustemperatuuri vahemik: 0 °C kuni +50 °C
• Ladustamis-/transporditemperatuuri vahemik: -20 °C kuni +60 °C
• Maksimaalne tõmbekoormus paigaldamisel: 135 N
• Painderaadius (dünaamiline): ≥ 8 × kaabli läbimõõt; (staatiline): ≥ 4 × kaabli läbimõõt
• Pinge nimiväärtus: max 72 V alalisvool
• Sidestussummutus: CA-Type 1b
• Faasiviide: ≤ 450 ns/100 m
• Viitehälve: ≤ 10 ns/100 m
• Nominaalne levikiirus (NVP): 79%
• Tuleohutus: LSZH väliskest, leegi leviku ja halogeenivabaduse testid vastavalt viidatud standarditele

Kasutamine

Paigaldage DIGITUS Cat 7 kaabel struktureeritud kaabelduse osana, järgides kehtivaid paigaldusstandardeid. Marsruutige ja kinnitage kaabel, ületamata määratud tõmbekoormust, ning järgige minimaalseid painderaadiusi tõmbamise ja positsioneerimise ajal. Termineerige individuaalsed varjestatud paarid, kasutades sobivaid Cat7-ühilduvaid konnektoreid või patch-paneele, mis säilitavad paaride varjestuse ja üldise punutise järjepidevuse. Kasutage sertifitseeritud Permanent Link konfiguratsioone, kui on nõutav garanteeritud jõudlus.

Soovitused

Optimaalse jõudluse tagamiseks teostage pärast paigaldamist lingi sertifitseerimine, vältige kaabli paralleelset paigaldamist kõrgepingeliinidega häirete minimeerimiseks ning kasutage sobivaid läbiviikude ja maandamise tehnikaid varjestuse efektiivsuse säilitamiseks. Järgige määratud temperatuurivahemikke paigaldamise ja kasutamise ajal.
