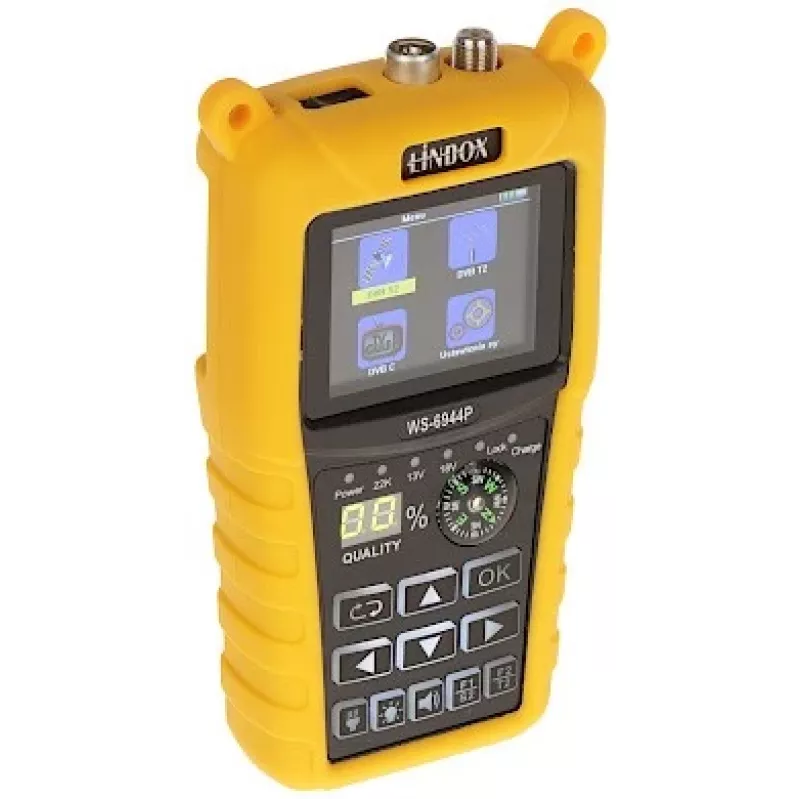

DELTA ELECTRONICS Universal Meter WS-6944P DVB-T/T2 DVB-S/S2

DELTA ELECTRONICS Universal Meter WS-6944P on professionaalne käeshoitav satelliit- ja maapealse signaali mõõteseade, mis on mõeldud paigaldajatele ja tehnikutele. See toetab DVB-S/S2 ja DVB-T/T2 standardeid ning on varustatud 3,5-tollise kõrglahutusega TFT LCD-ekraaniga selge signaalanalüüsi jaoks. Täiustatud mõõteparameetritega, sealhulgas signaali tugevus, C/N, BER ja MER, tagab see seade satelliit- ja maapealsete antennide täpse joondamise ja veaotsingu.

Eelised

See universaalne mõõteseade ühendab satelliit- ja maapealse mõõtmise võimalused ühes kompaktses seadmes, välistades vajaduse mitme tööriista järele. Selle kõrge eraldusvõimega ekraan ja põhjalik demodulatsiooni tugi (QPSK, 8PSK, 16APSK, 32APSK satelliidi jaoks; QPSK, 16QAM, 64QAM, 256QAM maapealse jaoks) võimaldavad üksikasjalikku signaalanalüüsi. Sisseehitatud spektrianalüsaator ja tähtkujudiagramm aitavad tuvastada häireid ja signaali kvaliteedi probleeme. Laetava 7,4 V 3000 mAh Li-Ion akuga, mis pakub kuni 4 tundi tööaega, on see ideaalne välitingimustes kasutamiseks.

Sobib

• Satelliit-TV paigaldajatele ja tehnikutele
• Maapealse digitaaltelevisiooni (DVB-T/T2) süsteemide joondamiseks
• Signaali veaotsinguks ja hoolduseks
• Antennisüsteemide väliteeninduseks ja kasutuselevõtuks

Peamised tehnilised andmed

• Ekraan: 3,5-tolline kõrglahutusega TFT LCD
• Toetatud standardid: DVB-S/S2, DVB-T/T2
• Satelliidi sagedusvahemik: 950 - 2150 MHz
• Maapealne sagedusvahemik: 48 - 862 MHz (VHF/UHF)
• Satelliidi demodulatsioon: QPSK, 8PSK, 16APSK, 32APSK
• Maapealne demodulatsioon: QPSK, 16QAM, 64QAM, 256QAM
• Video dekodeerimine: MPEG-2, MPEG-4, H.264 (AVC)
• Heli dekodeerimine: MPEG-1 Layer I/II, MPEG-2 Layer I/II
• LNB juhtimine: 13/18 V, 22 kHz, DiSEqC 1.0/1.1/1.2/USALS
• Mõõteparameetrid: Signaali tugevus, C/N, BER, MER
• Aku: 7,4 V 3000 mAh Li-Ion laetav, umbes 4 tundi tööaega
• Ühenduvus: USB 2.0, HDMI väljund, AV sisend/väljund
• Eriomadused: Spektrianalüsaator, tähtkujudiagramm, taskulamp
• Sisendtakistus: 75 oomi
• Maksimaalne LNB vool: 400 mA
• Maapealne ribalaius: 6/7/8 MHz
• Satelliidi sümbolikiirus: 2 - 45 Msps

Soovitused

Optimaalse jõudluse tagamiseks veenduge, et mõõteseade on enne välitöid täielikult laetud. Kasutage täpsete mõõtmiste jaoks kvaliteetseid 75-oomise takistusega koaksiaalkaableid. Sisseehitatud taskulamp on kasulik vähese valgusega keskkondades töötamisel. Uuendage püsivara regulaarselt USB kaudu, et pääseda ligi uusimatele funktsioonidele.
