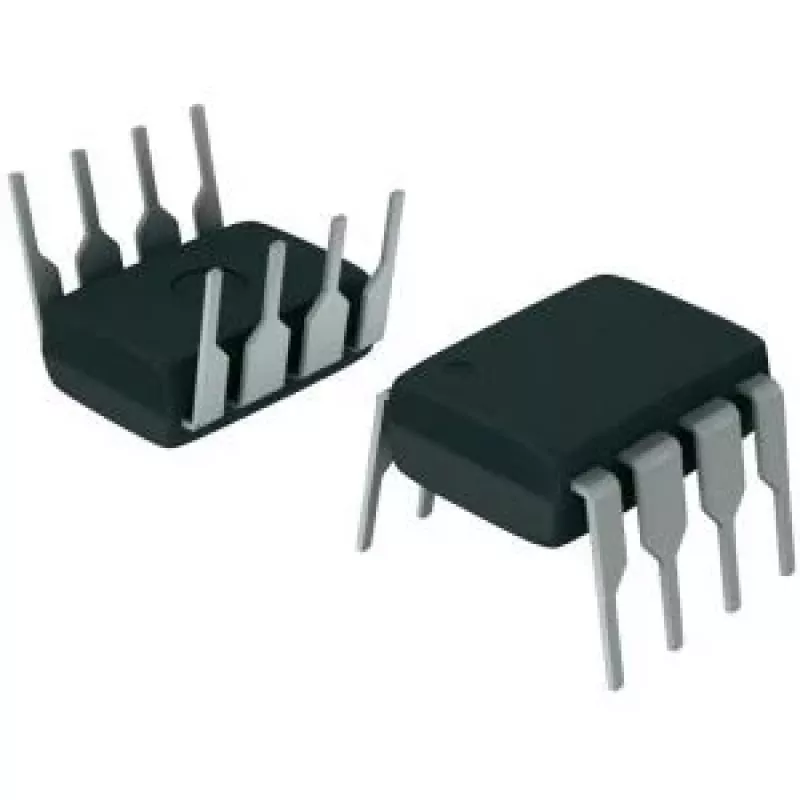

DC/DC lülitusregulaator Texas Instruments LM2574HVN-ADJ/NOPB – reguleeritav kõrgepinge-PMIC PDIP-8 korpuses

Texas Instrumentsi LM2574HVN-ADJ/NOPB on reguleeritav kõrgepinge DC/DC alandav lülitusregulaator, mis on tarnitud PDIP-8 korpuses. See kompaktseks läbivajutusmontaažiks mõeldud regulaator pakub väliste tagasisidevõrgu abil reguleeritavat väljundpinget ning sobib plaaditaseme toiteallikate ja akutoitega rakenduste jaoks. Seade sisaldab lülitit, ostsillaatorit ja juhtimislülitusi, et võimaldada tõhusat reguleerimist ja lihtsustada standardsete alandavate muundurite topoloogiate väliste komponentide valikut.

Eelised

LM2574HVN-ADJ/NOPB pakub kõrget sisendpingetaluvust ja reguleeritavat väljundit, võimaldades paindlikku pingevalikut minimaalsete väliste komponentidega. Selle PDIP-8 korpus toetab lihtsat prototüüpimist ja ümberpaigutamist olemasolevatesse läbivajutusmontaaži disainidesse. Integreeritud lüliti ja juhtimine vähendavad komponentide arvu ja plaadiruumi võrreldes diskreetsete lahendustega, samas kui regulaatori lülitusarhitektuur parandab muundamise efektiivsust paljude alandavate rakenduste puhul.

Sobib

• Plaaditaseme reguleeritud toiteallikad
• Akutoitega seadmed ja kaasaskantavad seadmed
• Tööstusliku juhtimise ja mõõteriistade elektroonika
• Remondi-, prototüüpimis- ja hariduslike elektroonikaprojektide jaoks

Peamised spetsifikatsioonid

• Funktsioon: Reguleeritav alandav (buck) lülitusregulaator
• Korpus: Läbivajutusmontaaž PDIP-8
• Reguleeritav väljundpinge välise takistusjaguri kaudu
• Integreeritud lülitustransistor ja juhtimislülitus
• Mõeldud kõrge sisendpingega rakendustele (HV variant)
• Tüüpiline kasutus: ühe väljundiga reguleeritud võimsuse muundamine

Kuidas kasutada

Paigaldage regulaator PDIP-8 jalajäljele PCB-l või prototüüpimisplaadil ning ühendage sisend ja väljund sobivate lahtisidestuskondensaatoritega ning välise induktiivpooli, dioodi ja kondensaatoritega, et moodustada alandav muundur vastavalt standardsele rakendustopoloogiale. Valige soovitud väljundpinge määramiseks tagasiside takistite väärtused, järgides tootja soovitatud takistite suhet ja paigutusjuhiseid. Tagage töötamise ajal soojuse hajutamiseks piisav jahutusradiaatori kaalumine ja komponentide paigutus.

Soovitused

Järgige Texas Instrumentsi rakendusmärkmeid soovitatud väliste komponentide, PCB paigutuse ja termiliste kaalutluste osas. Kasutage parema efektiivsuse saavutamiseks madala ESR-iga väljundkondensaatoreid ja sobivat Schottky dioodi. Hoidke sisend- ja väljundjäljed lühikesed ning paigutage tagasisidevõrk seadme viikude lähedale, et säilitada reguleerimise täpsus.
