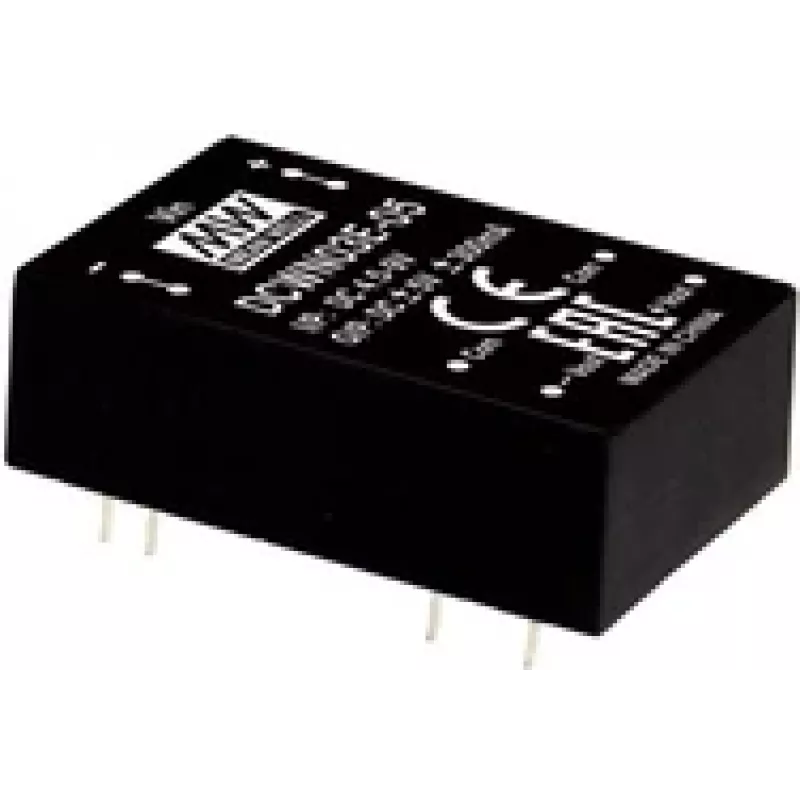

DC Converter MEAN WELL DCWN03E-15 3W 4.5-9V 100mA

MEAN WELL DCWN03E-15 on kompaktne alalisvoolumuundur, mis annab kuni 3 W reguleeritud võimsust. See on mõeldud madalpingeliste alalisvoolusüsteemide jaoks, selle sisendpinge vahemik on 4,5–9 V ja see annab püsivat väljundvoolu 100 mA. Väikeste mõõtmetega – 20,3 mm lai, 31,8 mm sügav ja 10,2 mm kõrge – sobib see paigaldustesse, kus ruumi on vähe ja on vaja usaldusväärset alalisvoolu muundamist.

Eelised

See alalisvoolumuundur pakub stabiilset väljundvoolu ja kompaktseid mehaanilisi mõõtmeid, mis lihtsustavad integreerimist väikestesse korpustesse ja trükkplaadile paigaldatavatesse lahendustesse. Seade on konstrueeritud tõhusaks võimsuse muundamiseks oma nimisisendpinge vahemikus ning selle ehitus toetab usaldusväärset tööd kompaktsetes elektroonikakoostudes. Madala profiiliga pakend ja lihtsad elektrilised omadused vähendavad disaini keerukust, kui olemasolevatele süsteemidele lisatakse reguleeritud alalisvooluväljund.

Sobib

• Väikese võimsusega manustatud elektroonika ja andurimoodulid
• Patareitoitel seadmed, mis töötavad 4,5–9 V sisendpinge vahemikus
• Väikesed mõõteriistad ja juhtimisskeemid, mis vajavad 100 mA väljundvoolu
• Ruumipiirangutega rakendused ja kompaktsed korpused

Peamised tehnilised andmed

• Väljundvõimsus: 3 W
• Sisendpinge vahemik: 4,5–9 V DC
• Väljundvool: 100 mA
• Pakendi mõõtmed: 20,3 mm (L) × 31,8 mm (S) × 10,2 mm (K)
• Vormitegur: kompaktne madala profiiliga alalisvoolumuundur

Kasutamine

Ühendage muundur stabiilse alalisvooluallikaga määratud sisendpinge vahemikus (4,5–9 V). Järgige sisend- ja väljundklemmide ühendamisel õiget polaarsust. Paigaldage seade kohta, kus on võimalik teatav õhuringlus; kuigi see on mõeldud kompaktsetesse ruumidesse, vältige seadme katmist isoleermaterjalidega, mis võivad takistada soojuse hajumist. Veenduge, et ühendatud koormuse väljundvoolu nõue ei ületa 100 mA, ja katsetage eeldatavates töötingimustes enne lõplikku paigaldamist.

Soovitused

Usaldusväärse töö tagamiseks paigaldage muundur mehaaniliselt kindlale pinnale ja hoidke ümbritsev temperatuur seadme tööpiirides. Kasutage nõuetekohast lahtisidumist ja lühikesi juhtmeid sisend- ja väljundliinidel, et minimeerida pingelangusid ja häireid. Kui rakendus läheneb muunduri võimsuspiiridele, kontrollige soojuskäitumist koormuse all ja kaaluge vajadusel täiendavat jahutust või suurema võimsusega muundurit.
