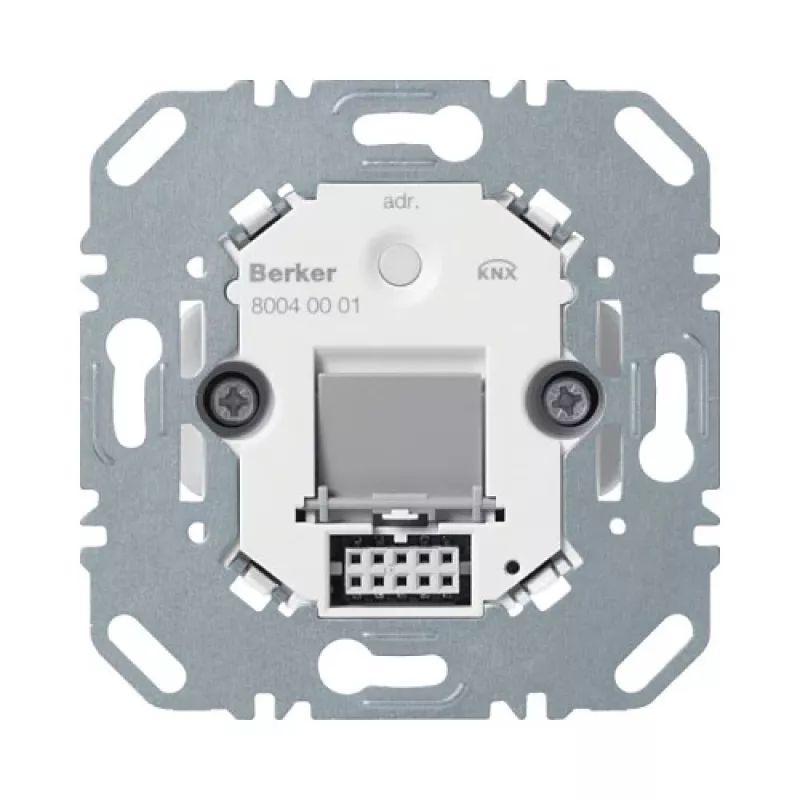

Berker 80040001 KNX siiniliides süvistatav liidesemoodul

Kaasaegses hooneautomaatikas nõuab tavaliste lülitite ja andurite integreerimine KNX-võrku usaldusväärset liidest. Berker 80040001 Bus Coupler lahendab selle, pakkudes sujuvat ühendust Berkeri süvismonteeritavate juhtelementide ja KNX-siini vahel. See kompaktne moodul paigaldatakse tavalise seinlüliti või anduri taha, loeb ühendatud seadme olekut ja edastab selle KNX-telegrammina, võimaldades tsentraalset juhtimist ja stseenihaldust.

Peamised tehnilised andmed

• Süsteem: KNX (TP)
• Paigaldus: Süvismonteeritav (UP) standardsesse süviskarbi
• Funktsioon: Siiniühendus / liidesmoodul Berkeri nuppude, lülitite ja ühilduvate seadmete jaoks
• Toide: KNX-siini kaudu (21-30V DC)
• Voolutarve: Max 10 mA
• Siiniühendus: KNX-siini klemm (punane/must)
• Seadmeühendus: 2-piniline pistik Berkeri seadme jaoks
• Programmeerimine: ETS-tarkvara
• Kaitsetase: IP20
• Töötemperatuur: -5 kuni +45 °C
• Laotustemperatuur: -25 kuni +55 °C
• Suhteline õhuniiskus: 5% kuni 93% (mittekondenseeruv)
• Korpuse materjal: Plastik
• Ühilduvus: Berker S.1, B.3, B.7, K.1, K.5, Q.1, Q.3, R.1, R.3, Arsys, B.IQ, TS seeria
• Sertifitseerimine: KNX-sertifikaat

Miks seda valida

See siiniühendus välistab vajaduse eraldi juhtmestiku järele iga juhtpunkti ja KNX-liini vahel. Kasutades olemasolevat 2-juhtmelist siini, vähendab see paigaldusaega ja materjalikulusid. Selle kompaktne disain mahub standardsetesse süviskarpidesse, muutes selle ideaalseks renoveerimistöödeks, kus ruumi on vähe. Moodul on täielikult konfigureeritav ETS-i kaudu, võimaldades täpset funktsioonide määramist ühendatud seadmele. KNX-sertifikaadiga tagab see koostalitlusvõime teiste erinevate tootjate KNX-seadmetega.

Ideaalne kasutus

• Olemasolevate hoonete renoveerimine KNX-automaatikaga ilma kõiki lüliteid vahetamata.
• Berkeri nuppude ühendamine valgustusstseenide, ruloode või HVAC-i juhtimiseks.
• Tavaliste andurite (nt aknakontaktide) integreerimine KNX-võrku.
• Paindlike ruumijuhtimislahenduste loomine kontorites, hotellides ja elamutes.

Hea teada

Moodul on mõeldud ainult siseruumidesse (IP20) ja see tuleb paigaldada sobivasse süviskarpi. See saab toite otse KNX-siinist, seega pole vaja täiendavat toiteallikat. Programmeerimine nõuab ETS-tarkvara ja KNX-liidest. Seade ühildub laia valiku Berkeri disainisarjadega, tagades esteetilise ühtsuse kogu paigalduses.
