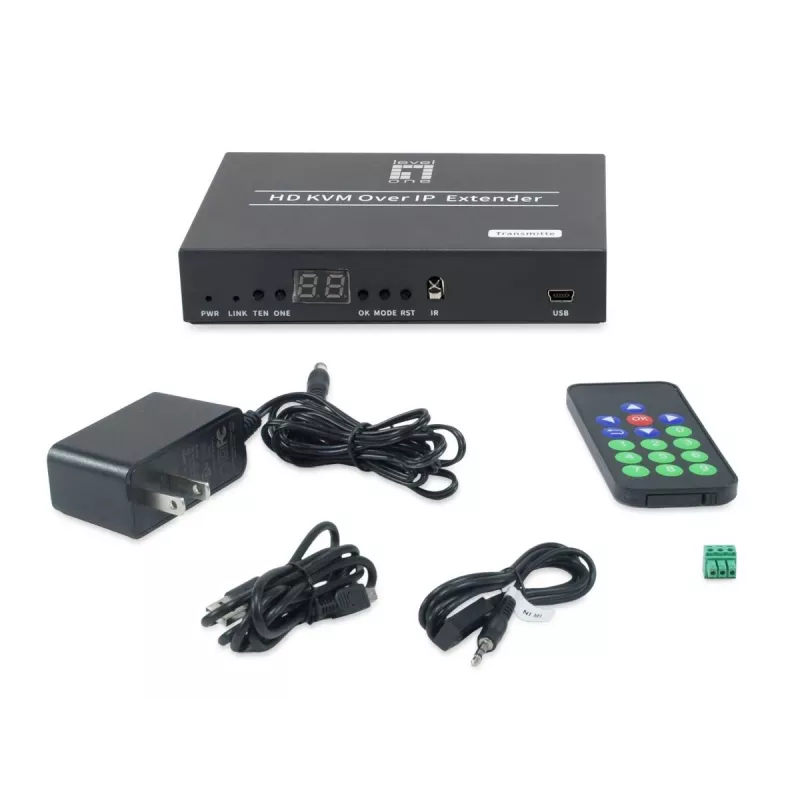

AV-saatja LEVELONE HVE-6701T — HDMI 1.3b, kuni 1920×1080, Cat5e/Cat6/Cat7, Mini‑USB, 12 V DC

LevelOne HVE-6701T on AV-saatja, mis on mõeldud HDMI-üle-IP jaotamiseks professionaalsetes ja ärilistes keskkondades. See toetab HDMI 1.3b ja HDCP-d, edastab HDTV resolutsioone kuni 1920 x 1080 (1080p) 60 Hz juures ühe CAT5e/6/7 kaabli kaudu ning seda saab toita 12 V alalisvoolu või PoE kaudu. Kompaktne must saatja on ette nähtud kasutamiseks koos HVE-670 seeria vastuvõtjatega, et luua paindlikke punktist-punkti, punktist-mitmesse või mitmest-mitmesse HDMI jaotussüsteeme Gigabit Ethernet LAN-võrgus.

Eelised

HVE-6701T pakub skaleeritavat digitaalmärgistust ja AV-jaotust, toetades hallatavate kommutaatorite aheldamist, et laiendada sisu enam kui 99 grupiekraanile LAN-võrgus. See pakub paindlikke topoloogiavalikuid, sisseehitatud gruppide valikut riistvaranupu abil ning ühilduvust tavalise võrgukaabelliga HDMI pikaajaliseks edastuseks kuni 150 m. Madal energiatarve ja kahetised toitevõimalused (12 V alalisvool või PoE) lihtsustavad paigaldamist ja kasutuselevõttu erinevates keskkondades.

Sobib

• Digitaalmärgistus jaekauplustes
• Sisu jaotamine ettevõtete kontorites ja koosolekuruumides
• Avalikud kohad nagu transporditerminalid ja haridusasutused
• Väikesemahulised kodukino- või AV-seadistused, mis nõuavad võrgupõhist HDMI jaotust

Peamised spetsifikatsioonid

• Toote tüüp: AV-saatja (HVE-6701T)
• Maksimaalne resolutsioon: 1920 x 1080 (1080p) 60 Hz juures
• HDMI versioon: 1.3b, HDCP-ühilduv
• Toetatud kaablitüübid: CAT5e / CAT6 / CAT7 (üks kaabel)
• Maksimaalne edastuskaugus: 150 m (punktist-punkti)
• Võrk: Gigabit Ethernet LAN, toetab punktist-punkti, punktist-mitmesse, mitmest-mitmesse
• Toiteallikas: 12 V alalisvool või Power over Ethernet (PoE)
• Energiatarve (max): 3,3 W
• Füüsilised mõõtmed (L×S×K): 119 × 81,7 × 23 mm

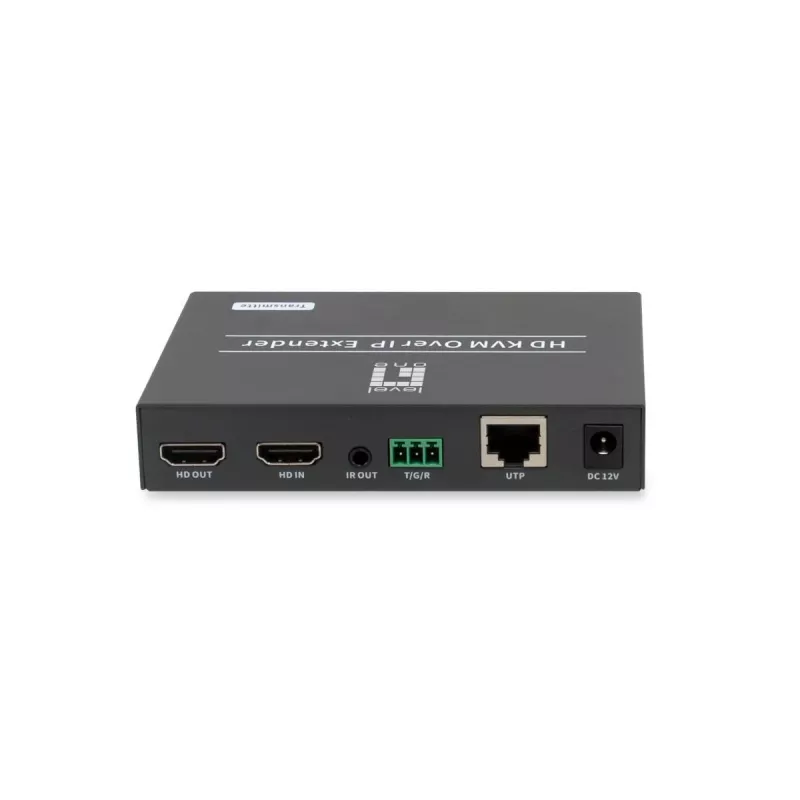

• Pistikühendus: HDMI väljund, traadiga LAN-port, mini-USB (teenindus)

Kasutamine

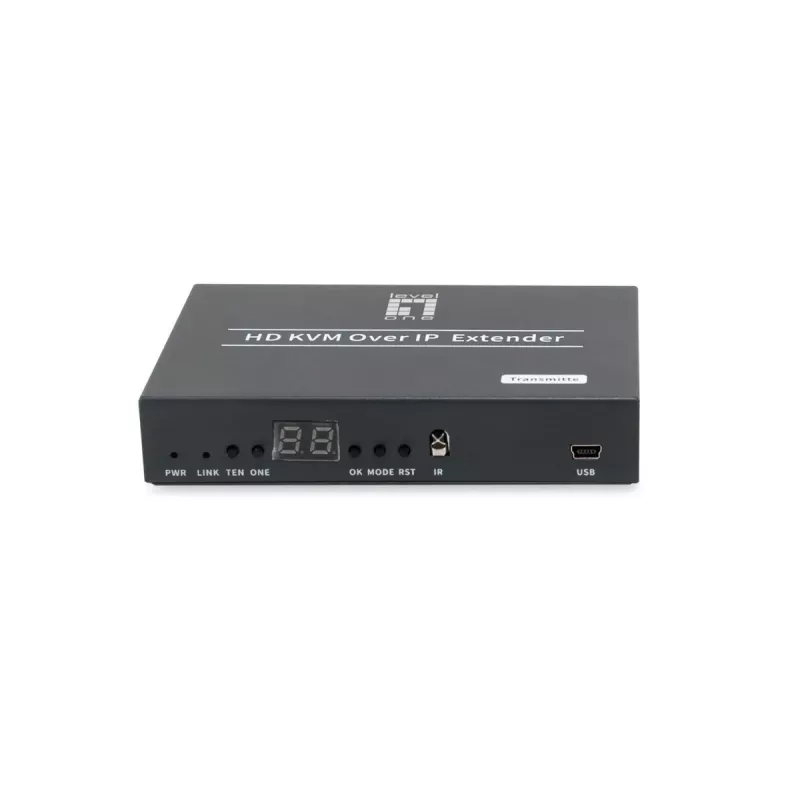

Ühendage HVE-6701T saatja HDMI-allikaga ja Gigabit Ethernet võrku CAT5e/6/7 kaabli abil. Toite seadet 12 V alalisvoolu adapteriga või PoE kaudu, kui see on võrgukommutaatoris saadaval. Paaritage saatja ühe või mitme HVE-670 seeria vastuvõtjaga samas LAN-võrgus; kasutage sisseehitatud nuppu kuva grupi ID määramiseks või muutmiseks vastavalt vajadusele. Laiendatud rakenduste korral ahelage hallatavaid kommutaatoreid, et jõuda täiendavate vastuvõtjateni ja konfigureerige võrgutopoloogia vastavalt kavandatud punktist-punkti või punktist-mitmesse paigutusele.

Soovitused

Usaldusväärse 1080p edastuse tagamiseks kuni 150 m kasutage kvaliteetset varjestatud CAT6 või CAT7 kaabeldust ja hallatavaid Gigabit kommutaatoreid, mis toetavad PoE-d, kui valite võrgutoite. Asetage saatja ja vastuvõtjad samasse kohtvõrku ning testige gruppide määramisi pärast iga topoloogia muutust, et tagada korrektne kuva kaardistamine.
