Arvuti jahutussüsteem Alphacool 26158 Must 38mm laius 120mm sügavus 18mm kõrgus

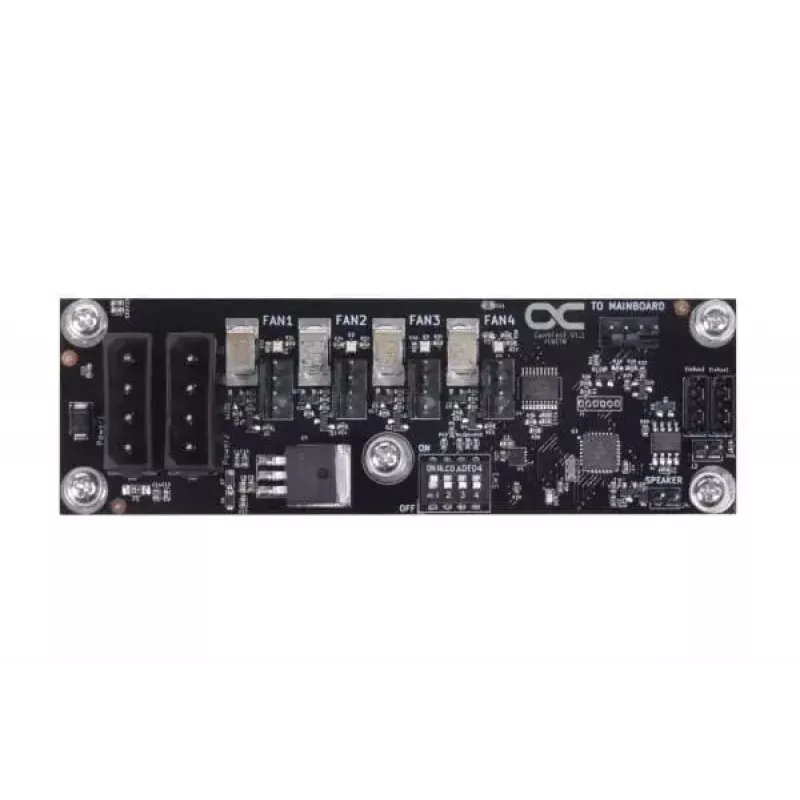

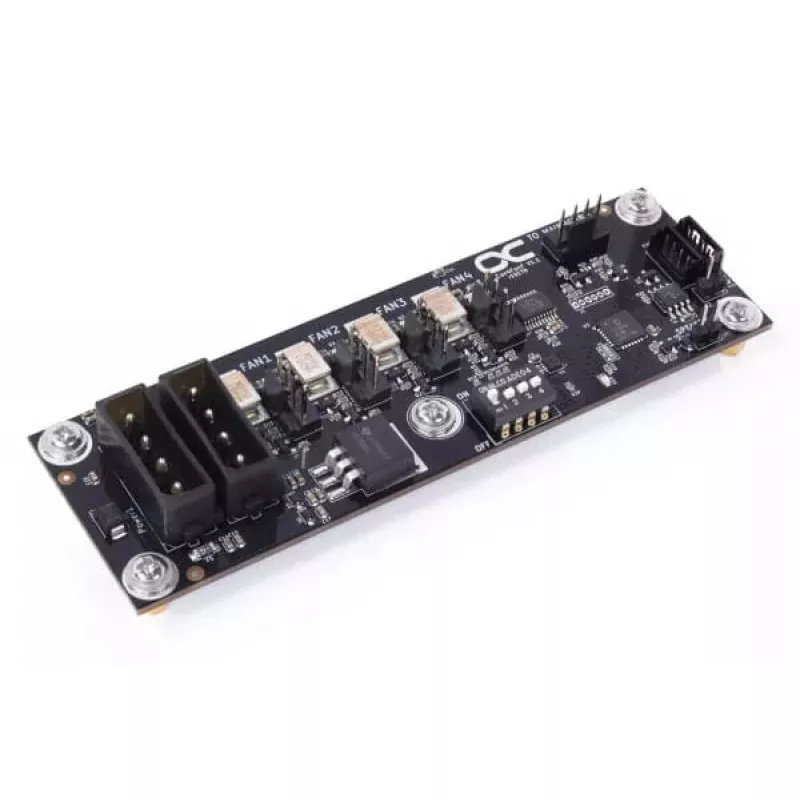

Alphacool ES Guardian 4Port Powerfan Hub on toite- ja jälgimisadapter suure tarbimisega serveri- ja tööstusventilaatoritele, mida ei saa otse tavalistest emaplaadi pistikupesadest toita. See ühendatakse toiteallikaga ja pakub nelja 4-kontaktilist PWM-ventilaatorväljundit, võimaldades ventilaatori kiiruse jälgimist ja juhtimist emaplaadi kaudu. Jaotur on mõeldud korpusesse paigaldamiseks ja sisaldab lisatoite ühendamise võimalust, kui üksik ventilaator tarbib üle 1,5 A (18 W).

Eelised

Powerfan Hub varustab kuni nelja suure võimsusega ventilaatorit piisava vooluga, pakkudes samal ajal emaplaadile ühte 4-kontaktilist PWM-liidest kiiruse juhtimiseks ja jälgimiseks. Individuaalse jälgimise saab lubada või keelata integreeritud 4-suunalise DIP-lüliti abil. Eraldi toitesisend on saadaval ventilaatorite jaoks, mis ületavad kanali kohta kehtivat voolupiirangut. Visuaalsed oleku LED-id ventilaatori pistikutel ja helisignaali võimalus suurendavad rikete nähtavust.

Sobib

• Serveri- ja rack-süsteemid suure võimsusega tööstusventilaatoritega
• Tööjaamad või tööstuslikud arvutid, kus emaplaadi ventilaatoripesad ei suuda vajalikku voolu anda
• Olukorrad, mis nõuavad tsentraliseeritud ventilaatorite jälgimist ja pöörete arvu edastamist emaplaadile
• Keskkonnad, mis vajavad kuuldavaid või nähtavaid ventilaatori rikke hoiatusi

Peamised tehnilised andmed

• Pistiku tüüp: neli 4-kontaktilist PWM-ventilaatorväljundit
• Jälgimine: pöörete arvu signaal edastatakse emaplaadile esimeselt aktiivselt jälgitavalt ventilaatorilt
• Ventilaatori kohta toetatud voolutugevus: kuni 1,5 A (18 W) ilma lisatoitepistikuta; suurema tarbimise jaoks on lisatoitepistik kaasas
• Juhtimine: 4-suunaline DIP-lüliti individuaalse jälgimise lubamiseks/keelamiseks
• Lisaliidesed: kõlariport piesosummeri või arvutikõlari jaoks; oleku LED-id ventilaatori pistikutel
• Paigaldus: korpusesse paigaldamine M3x4 mm kruvide ja M3x6 mm vahetükkidega (paigaldusriistvara on mainitud juhendis)

Kasutamine

Paigaldage ES Guardian 4Port Powerfan Hub korpusesse, kasutades kaasasolevaid M3 kruvisid ja vahetükke. Ühendage jaotur PSU-ga, kasutades kaasasolevat toitekaablit; kui mõni ventilaator vajab üle 1,5 A (18 W), ühendage lisatoitepistik PSU-ga. Ühendage kuni neli 4-kontaktilist PWM-ventilaatorit ventilaatoriväljunditesse ja ühendage jaoturi 4-kontaktiline PWM-kaabel emaplaadi ventilaatoripessa. Seadistage 4-suunaline DIP-lüliti individuaalsete ventilaatorikanalite jälgimise lubamiseks või keelamiseks. Pärast ühendamist saab emaplaat lugeda pöörete arvu väärtusi ja juhtida ventilaatori kiirusi ühe PWM-liidese kaudu.

Soovitused

Kasutage lisatoitepistikut alati, kui ühendatud ventilaatori voolutarve ületab 1,5 A, et vältida jaoturi või PSU-liini ülekoormamist. Veenduge emaplaadi ühilduvuses jagatud PWM/pöörete arvu signaalimisega, kui pöörete arvu raporteerimine või rikke hoiatused on vajalikud. Helisignaalide jaoks ühendage ühilduv piesosummer või arvutikõlar kõlariporti.
