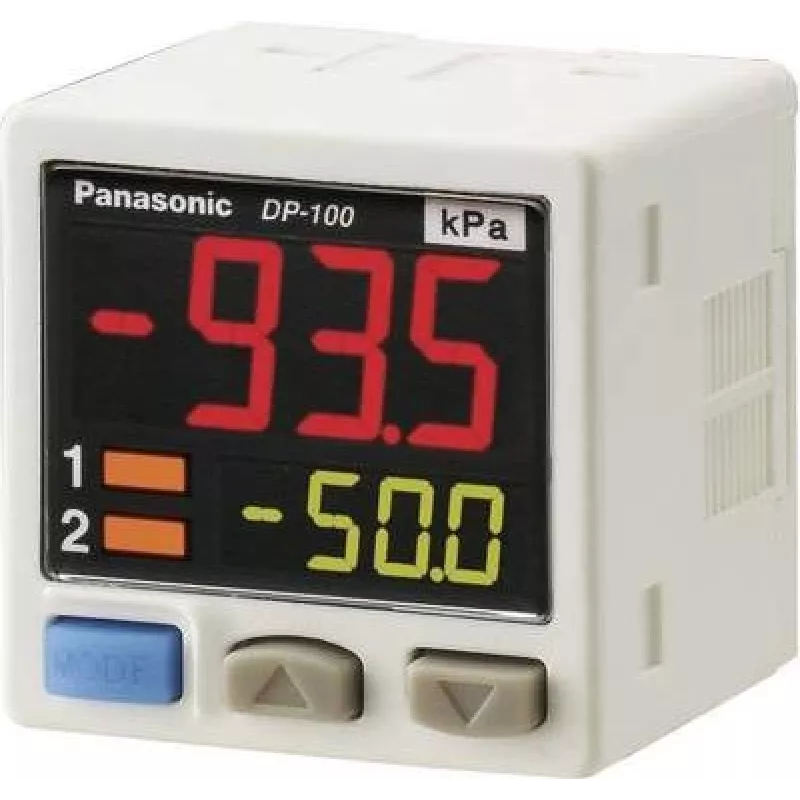

Anduri survetransmitter Panasonic DP-101A-E-P, vahemik -1 kuni 1 baari, kaabel lahtise otsaga

Panasonic DP-101A-E-P on kompaktne rõhuandur, mis on mõeldud madala ja negatiivse rõhu mõõtmiseks vahemikus -1 kuni 1 baari. Seade sisaldab fikseeritud kaablit lahtise otsaga otseühenduseks juhtimis- ja mõõteahelatesse. Väikese jalajälje ja lihtsa elektriühendusega on see rõhuandur mõeldud rakendusteks, kus on vaja täpset tuvastust väikese vaakumi ja madala positiivse rõhu korral HVAC-süsteemides, laboriseadmetes ja pneumaatilistes paigaldistes.

Eelised

Andur pakub täpset madala vahemiku rõhumõõtmist sümmeetrilise ulatusega, mis katab vaakumi ja kerge ülerõhu. Integreeritud kaabel lahtise otsaga lihtsustab paigaldust ja väldib lisapistikute vajadust. Selle kompaktne mehaaniline disain võimaldab hõlpsat integreerimist juhtpaneelidesse ja mõõtesõlmedesse. Andur ühildub tavaliste HVAC- ja laborimõõteseadmetega ning toetab usaldusväärset jälgimist pidevas või katkendlikus töös.

Sobib

• HVAC rõhu jälgimiseks ja diferentsiaalrõhu reguleerimiseks
• Laboriseadmetele, mis nõuavad vaakumi või madala positiivse rõhu mõõtmist
• Pneumaatilistele süsteemidele ja juhtimisahelatele madala vahemiku rõhusignaalidega
• Integreerimiseks hooneautomaatika ja keskkonnakontrolli paneelidesse

Peamised tehnilised andmed

• Mõõtevahemik: -1 kuni 1 baari
• Väljund: elektriline signaal fikseeritud kaabli kaudu lahtise otsaga (otseühendus)
• Rõhu tüüp: absoluutne/suhteline mõõtmine, sobib negatiivsele ja madalale positiivsele rõhule
• Paigaldus: kompaktne korpus, sobib paneeli- või in-line integreerimiseks
• Tüüpilised rakendused: HVAC, laboriaparaadid, pneumaatilised juhtimissüsteemid

Kasutamine

Paigaldage andur kohta, kus on süsteemile iseloomulik rõhk, vältides tugevat vibratsiooni ja otsest kokkupuudet vedelike või saasteainetega. Ühendage lahtise otsaga kaablijuhtmed juhtimis- või mõõteseadmega, järgides sobivat ühendusskeemi ning jälgides õiget polaarsust ja varjestustavasid. Laske süsteemil enne mõõtmiste tegemist stabiliseeruda ja vajadusel tehke kalibreerimis- või nullimisprotseduure vastavalt juhtimisseadme nõuetele. Kontrollige regulaarselt rõhuava ja kaablit kulumise või saastumise suhtes.

Soovitused

Kasutage sobivaid torusid ja liitmikke, mis vastavad anduri rõhuavale, et vältida lekkeid. Ühtlaste näitude saamiseks vältige pikki ventileerimata torujuhtmeid ja kaitske andurit kondensaadi ja tahkete osakeste sissetungi eest. Hooneautomaatikasse integreerimisel rakendage vajadusel sobivat filtreerimist ja signaalitöötlust, kui juhtimissüsteem seda nõuab.
