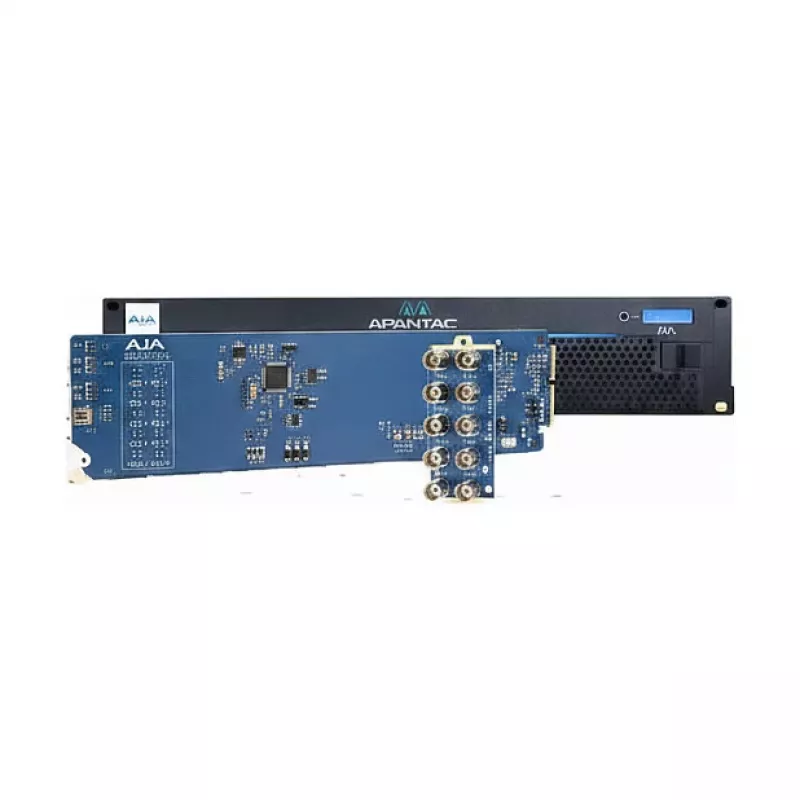

AJA OG-12GDA-2x4 12G-SDI OpenGear Distribution Amplifier Card

AJA OG-12GDA-2x4 on suure jõudlusega 12G-SDI jaotusvõimendi kaart, mis on loodud openGear 2RU raami jaoks. See pakub kahte sõltumatut 12G-SDI sisendit, millest igaühel on neli uuesti taktistatud väljundit, toetades SD, HD, 2K, UHD ja 4K videoformaate. Ideaalne ringhäälingu, tootmis- ja järeltootmiskeskkondadesse, tagab see kaart signaali terviklikkuse pikkade kaablite korral automaatse ekvaliseerimise ja ümbertaktimisega.

Eelised

Toetab kõrgeimaid SDI andmekiirusi kuni 12 Gb/s, tagasiühilduv kõigi vanemate SDI standarditega. Kuuma vahetuse disain võimaldab lihtsat paigaldust ja hooldust ilma töö katkestamiseta. Kaugseire ja juhtimine openGear DashBoard võrgu tarkvara kaudu lihtsustab süsteemihaldust.

Sobib

• Ringhäälingustuudiod, mis vajavad usaldusväärset SDI signaali jaotust
• Otseülekande veokid ja mobiilsed üksused
• Järeltootmisrajatised, mis tegelevad 4K/UHD töövoogudega
• Iga openGear-ühilduv raamikeskkond

Peamised tehnilised andmed

• Toote tüüp: SDI jaotusvõimendi kaart
• Vormitegur: openGear (ühilduv 2RU raamiga)
• SDI sisendid: 2x 12G-SDI BNC
• SDI väljundid: 8x 12G-SDI BNC (4 ümbertaktistatud väljundit sisendi kohta)
• Toetatud SDI standardid: SMPTE 259M, 292M, 372M, 424M, 425M, 2081-1, 2082-1
• Videoformaadid: SD, HD, 2K, UHD, 4K
• Maksimaalne andmekiirus: 12 Gb/s
• Toetatud andmekiirused: 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s
• Ümbertaktimine: automaatne sisendkaabli ekvaliseerimine ja ümbertaktimine
• Kaabli ekvaliseerimine (12G-SDI): kuni 60 m (197 jalga) Belden 1694A
• Kaabli ekvaliseerimine (3G-SDI): kuni 180 m (590 jalga) Belden 1694A
• Sisendtakistus: 75 oomi
• Väljundtakistus: 75 oomi
• Juhtimisliides: openGear DashBoard võrgujuhtimine
• Toiteallikas: openGear raam (+12V DC)
• Võimsustarve: tavaliselt 10W
• Kuuma vahetus: jah
• LED indikaatorid: sisendi lukk, toide

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetseid 75-oomiseid BNC-kaableid ja veenduge, et openGear raam on korralikult ventileeritud. See kaart on suurepärane valik SDI jaotuse laiendamiseks igas professionaalses videokeskkonnas.
