Ventilatsioonikanali klamber Fischer 64094

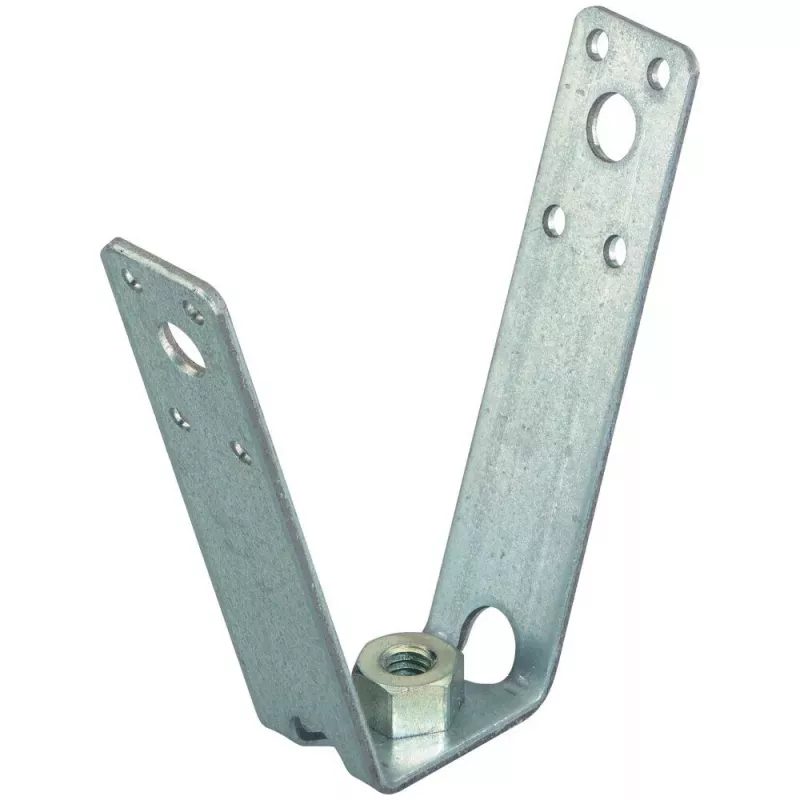

Fischeri trapetsikujuline riputi TZ on kinnituselement trapetsikujulistele plekkidele, mis on mõeldud ventilatsiooni- ja sprinklersüsteemi komponentide kinnitamiseks. See on ette nähtud kasutamiseks kruviga SKS M8x100 stantsitud avas ning seda saab kasutada ka muude torude kinnitamiseks isekeermestavate kruvide või terasest pime-neetidega. Määratud lõike-/paindepunktid võimaldavad riputit kohandada trapetsikujulise pleki kuju järgi. Ühenduskeere on M8. Materjal on tsingitud teras, mis sobib HVAC- ja kanalikinnitustöödeks.

Eelised

TZ/TZH VdS-i heakskiit ja TZA FM-i heakskiit tagavad sõltumatult testitud ohutuse. Määratud paindepunktid võimaldavad täpselt kohanduda trapetsikujulise pleki profiiliga ning tsinkkate pakub korrosioonikaitset pikaajaliseks kasutamiseks ventilatsioonipaigaldistes.

Sobib

• Ventilatsioonikanalite kinnitamiseks trapetsikujulisele plekile
• Sprinklersüsteemi torude paigaldamiseks koos SKS M8x100-ga
• Torude kinnitamiseks isekeermestavate kruvide või terasest pime-neetidega

Peamised spetsifikatsioonid

• Bränd: FISCHER
• MPN: 64094
• EAN: 4006209640944
• Ühenduskeere: M8
• Materjal: teras DX51D+Z 140-275 (materjali nr 1.0226+Z) vastavalt DIN EN 10327; DD11 vastavalt DIN EN 10111
• Pind: elektrotsingitud
• Mõõtmed (tüüpiline rakendus): Laius 90 mm, Sügavus 25 mm, Kõrgus 90 mm

Kasutusjuhend

Asetage trapetsikujuline riputi stantsitud avasse trapetsikujulisel plekil nii, et paindepunktid joonduksid pleki profiiliga. Kasutage kruvi SKS M8x100, et kinnitada sprinklerikomponendid läbi riputi; muude torude puhul kasutage sobivaid isekeermestavaid kruvisid või terasest pime-neete. Pingutage M8-ühendus toru- või liitmikutootja poolt määratud pöördemomendini ning kontrollige, et riputi oleks pleki pinnaga tasa, tagamaks ühtlase koormuse jaotumise.

Soovitused

Kasutage riputit koos määratud kruviga SKS M8x100 sprinkleripaigaldiste puhul ning valige välistingimustes või niiskes keskkonnas korrosioonikindlad kinnitusvahendid. Enne paigaldamist kontrollige kruvi pikkuse ja needitüübi sobivust pleki paksuse ja toru läbimõõduga.
